Laboratório de Circuitos Lógicos

Semestre 2026/2

Calendário:

xxxxxxxxxx
                            2026
      Outubro               Novembro              Dezembro
Do Se Te Qu Qu Se Sá  Do Se Te Qu Qu Se Sá  Do Se Te Qu Qu Se Sá
             1  2  3   1  2  3  4  5  6  7         1  2  3  4  5
 4  5  6  7  8  9 10   8  9 10 11 12 13 14   6  7  8  9 10 11 12
11 12 13 14 15 16 17  15 16 17 18 19 20 21  13 14 15 16 17 18 19
18 19 20 21 22 23 24  22 23 24 25 26 27 28  20 21 22 23 24 25 26
25 26 27 28 29 30 31  29 30                 27 28 29 30 31

Cronograma previsto

👉 Apostila Completa (contendo Anexos; 59 páginas, frente e verso); 15.2 MB)

Atenção:

• SEM prova de Recuperação.
• SEM Exame $\Rightarrow$$\Rightarrow$ Média Semestral ($MS$$MS$) = 5,0 para ser aprovado.
• 14 horas de TDE!

Avaliação

$MS={\displaystyle \frac{\text{Prova Prática}\times 5}{10}}+{\displaystyle \frac{\text{Relatório Projeto}\times 4}{10}}+{\displaystyle \frac{TDE1\times 1}{10}}$$MS=\dfrac{\text{Prova Prática}\times 5}{10}+\dfrac{\text{Relatório Projeto}\times4}{10}+\dfrac{TDE1 \times 1}{10}$

Observações:

1. TDE1 = Atividade Individual. Pequeno Relatório (resumo). Máximo de 1 página, relacionando (eventualmente numa tabela), os principais parâmetros elétricos das famílias TTL e CMOS de Circuitos Integrados usados em Eletrônica Digital.
2. Prova Prática: para cada estudante é sorteado um micro-roteiro diferente. Cada micro-roteiro envolve o projeto de um pequeno circuito lógico digital (sua dedução e diagrama elétrico deve ser apresentado). O estudante deve então montar o circuito. O projeto correto corresponde à 50% da nota. O circuito funcionando completa os restantes 50% da avaliação. Este micro-roteiro é projetado para ser realizado num intervalo entre 45min à 1h30min.

Cuidados Especiais

Episódios de aulas passadas:

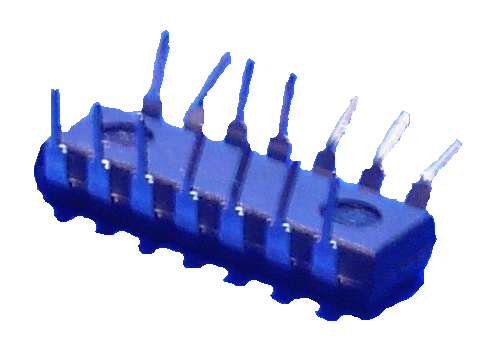

CI mau retirado do porto-board. Justo a perninha do GND quebrada 👉 Não visível quando o CI está encaixado no proto-board 🙃	Forma sugerida para remover CI. Note a ponta da chave da fenda atuando nium dos cantos do CI.	Outro CI "sofrido" 🤪.

Tópicos recorrentes:

• Injetar tensão de 5V numa saída de porta digital ou aterrar saída de porta digital. Pode ser FATAL para aquela porta. Maior motivo de portas lógicas isoladamente queimadas em pastilhas encontradas no ALMOX. Portas lógicas não são bi-direcionais. Saídas podem ficar “flutando” (se conexão), sem nenhum problema. Mas saídas não admitem “forçar” nível lógico impondo Vcc ou GND à mesma. Esta porta queima 😫 🔥.

• Tentar ativar leds com d.d.p. de 5 Volts, 🤔, e eventualmente tensão reversa (polarizado incorretamente). Neste último caso, ele “morre” 😫. Um led suporta apenas tensão (quando polarizado corretamente, é um diodo que emite luz) na faixa de 1,2 à 3,8 Volts. Esta tensão varia em função da sua cor. O led comum vermelho usado em laboratório requer d.d.p. entre 1,8 à 2,2 Volts. E a corrente consumida pelo mesmo varia entre 10 mA (comum) até 100 mA (alto brilho). E claro, existem os leds de potência (usados em lumináriuas). Estes últimos requerem correntes a partir de 350 mA até vários amperes, mas não são o tipo de led usado neste laboratório. Ou seja, normalmente sempre há um resistor em série com um led, cujo valor é calculado através de: $R_{Led}={\displaystyle \frac{V_{Fonte}-V_{Led}}{I_{Led}}}$$R_{Led}=\dfrac{V_{Fonte}-V_{Led}}{I_{Led}}$ No noso caso, como estaremos usando preponderantemente pastilhas TTL e leds vermelhos pequenos, resulta em algo como: $R_{Led}={\displaystyle \frac{5,0-2,0}{15\times {10}^{-3}}}={\displaystyle \frac{{\cancel{3}}^1}{{\cancel{15}}^5}}\times {10}^3=0,2K\mathrm{\Omega }=200\mathrm{\Omega }$$R_{Led}=\dfrac{5,0-2,0}{15 \times 10^{-3}}=\dfrac{\cancelto{1}{3}}{\cancelto{5}{15}}\times 10^{3}=0,2 \; K\Omega=200\;\Omega$ e acabamos usando resistores na faixa de 220 $\mathrm{\Omega }$$\Omega$ à 470 $\mathrm{\Omega }$$\Omega$ $\times 1/8$$\times 1/8$ Watt.

• Ignorar o “casamento DEC/Display 7-Seg $\times$$\times$ Display de Ânodo/Cátodo Comum”. 😫 Existem pastilhas prontas para atuar como Decodificadores de código BCD de entrada e saída para Displays de 7-Segmentos e normalmente estão disponíveis para excitar Display de Ânodo ou Cátodo comum. OU seja, é “OU:, isto é, ou o CI só ativa displays de Ânodo Comum (pino comum dos leds, interligados ao $+V$$+V$; saídas do DEC em “ativo baixo”) ou só ativa displays de Cátodo comum (o pino comum dos leds vão interligados ao $GND$$GND$; saídas do DEC em “ativo alto”). Nenhum DEC é capaz de alimentar ambos os casos. E não assuma que Displays de 7-Segmentos não exigem resistores. Nenhum fabricante de Display incorpora resistores aos seus Displays. Os fabricantes apenas encapsulam de forma elegante e conveniente, LEDs no lugar dos segmentos. E como são Leds, este componente só suporta d.d.p. entre 1,2 à 1,8 Volts (depende da sua cor; o consumo de corrente também varia com tamanho e cor). Eventualmente alguns CIs Decodificadores para Displays de 7-Segmentos trazem incorporados dentro de si, resistores para reduzir a tensão (d.d.p.) sobre os leds do display, mas neste caso, normalmente os resistores assumem valores mais elevados que o necessário a fim de reduzir também o consumo de corrente e reduzir assim a dissipação de potência por parte da própria pastilha (ela eventualmente trabalharia “quente”). Então, mesmo neste último caso, dependendo das condições de iluminação do ambiente, este tipo de DEC não se revela muito adequado.



Recursos Extras

1. Tutorial uso do LogiSim (pode ser útil para Projeto do Lab 6); Atenção: recentemente ele foi atualizado para a versão Logisim-Evolution 4.0.0 (atualizado em 07/09/20245; disponível para Windows, macOS, e Linux). A versão antiga (de Out/2013 ainda está disponível aqui)

2. Vídeo Tutorial sobre uso do LogiSim (12:24);

3. Video Tutorial sobre uso do Proteus (29:25).

Fernando Passold, em 06/10/2026
