Laboratório Circuitos Lógicos

Semestre 2025/2

Calendário (terminal: % cal -m10 -A 2):

Cronograma previsto:

DataTópico
07/10Parâmetros Elétricos de CIs
Lab 1) Portas básicas AND e NOR
14/10(Sem aula)
EXAME da Disciplina Teórica
21/10Lab 2) Comprovando Álgebra de Boole
Lab 5) Decodificadores p/Display 7-Segmentos
28/10(Livre)
Projeto Lab 6: DEC´s especiais para Display 7-Seg
04/11Lab 7) DEC 3/8 (74LS138) + Codificador Prioridade (74LS138)
Lab 8) Efeito Visual (Obs.: opcional/se houver tempo)
11/11Apresentações
Projetos Lab 6
18/11Lab 9) Função F=Maior(A,B) +
Teoria de números int com sinal
25/11Final Teoria Números int com sinal +
Lab 10) Somador/Subtrator binário
02/12Provas Práticas (individual)

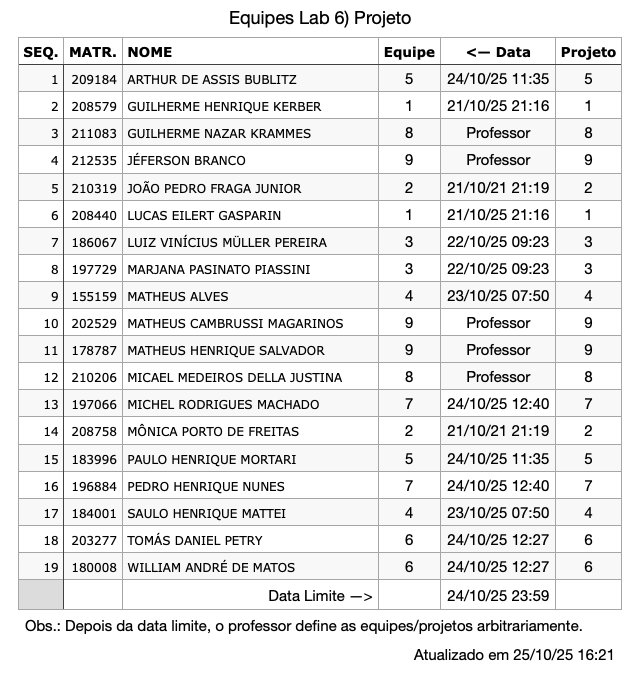

Equipes confirmadas para lab 6) Projeto —> clique [aqui]. Data limite: 24/10/2025 23:59.

Avaliação:

á

Obs.:

  1. Disciplina sem Exame;

  2. Projeto Lab 6: em grupo de até 2 alunos (caso excepcional de 3 alunos aprovar antecipadamente o professor);

  3. Projeto Lab 6: Pode ser realizado usando Mapas de Karnaugh ou DEC 4/10. Conssiste num projeto de circuito digital completo capaz de mostrar determinados caracteres num display de 7-Segmentos. A turma é dividada em pequenas equipes. Cada equipe realiza o projeto que corresponde a determina lista de caracteres que devem ser exibidos no display para código binário BCD variando na sua entrada (número de [0..9]). Se possível, os proto-board das diferentes equipes serão interligadas para formas palavras conforme previsto no roteiro deste laboratório/projeto. Cada equipe é responsável apenas por determinada coluna. O circuito pode ser implementado usando Mapas de Karnaugh (provavelmente implica muitos CIs de portas lógicas básicas ou CI AOI 74LS54) ou uso de DEC 4/10 (CI 74LS42) + portas AND/NAND dependendo do display usado (ânodo ou cátodo comum). Cada equipe deve apresentar um relatório/documento mostrando como o circuito foi deduzido e implementado (diagrama lógico final) — exemplo de relatório entregue: Dec_Display_7segmentos.pdf .

    1. Revisão Teoria de Circuitos Lógicos;

      1. Mapas de Karnaugh + Aplicações de Mapas de Karnaugh;

    2. Vídeo mostrando Exemplo de Projeto de DEC´s Especial para display de 7-Segmentos, de Outubro-2021 (0:42).

    3. Exemplo de Projeto de DEC Especial para Display de 7-Segmentos usando Mapas de Karnaugh. Fazia exibir no display, as letras: [A, b, C, d, E, F, H, I, J, L].

    4. Outro exemplo de solução usando Mapas de Karnaugh mas com circuitos algo otimizados.

    5. Detalhe sobre uso de DEC para Síntese de Circuitos Lógicos Combinacionais usando lógica "direta" ou lógica "inversa" — ver aqui.

    6. Algumas pastilhas que podem ser úteis.

  4. Prova Prática: para cada estudante é sorteado um micro-roteiro diferente. Cada micro-roteiro envolve o projeto de um pequeno circuito lógico digital (sua dedução e diagrama elétrico deve ser apresentado). O estudante deve então montar o circuito. O projeto correto corresponde à 50% da nota. O circuito funcionando completa os restantes 50% da avaliação. Este micro-roteiro é projetado para ser realizado num intervalo entre 45min à 1h30min.

  5. Material extra:

    1. Tutorial uso do LogiSim (pode ser útil para Projeto do Lab 6); Atenção: recentemente ele foi atualizado para a versão Logisim-Evolution 4.0.0 (atualizado em 07/09/20245; disponível para Windows, macOS, e Linux). A versão antiga (de Out/2013 ainda está disponível aqui)
    2. Vídeo Tutorial sobre uso do LogiSim (12:24);
    3. Video Tutorial sobre uso do Proteus (29:25).



Episódios de aulas passadas:

dscn0027Image1Fotos_Junho_2006_ 008

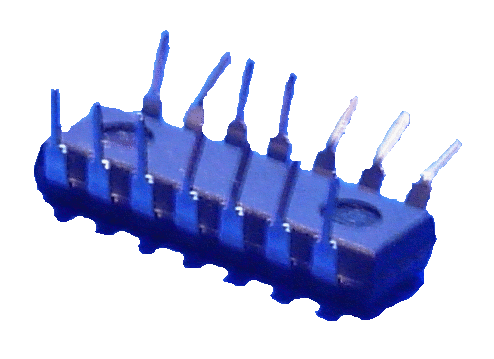

CI mau retirado do porto-board.
Justo a perninha do GND quebrada

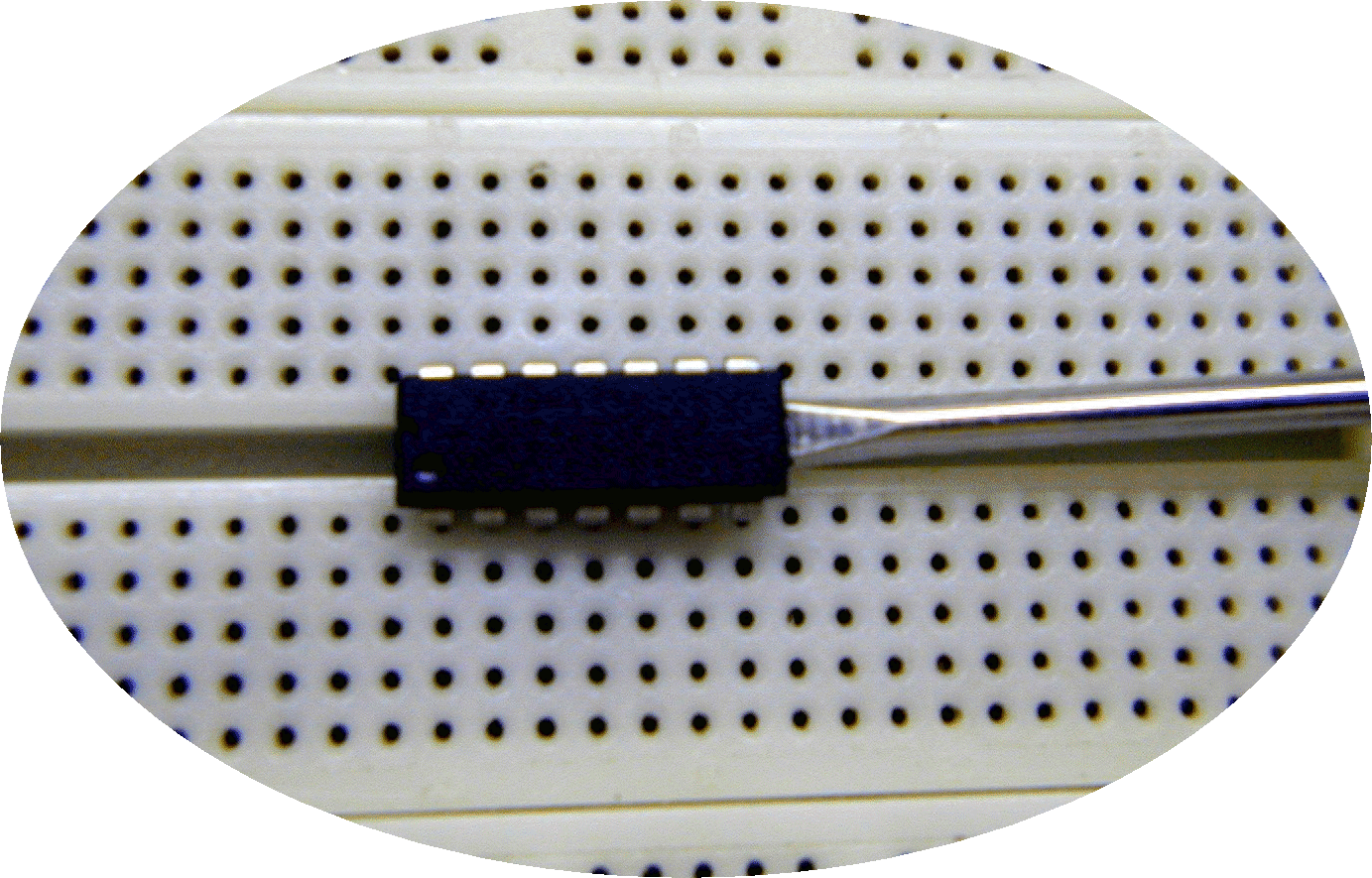

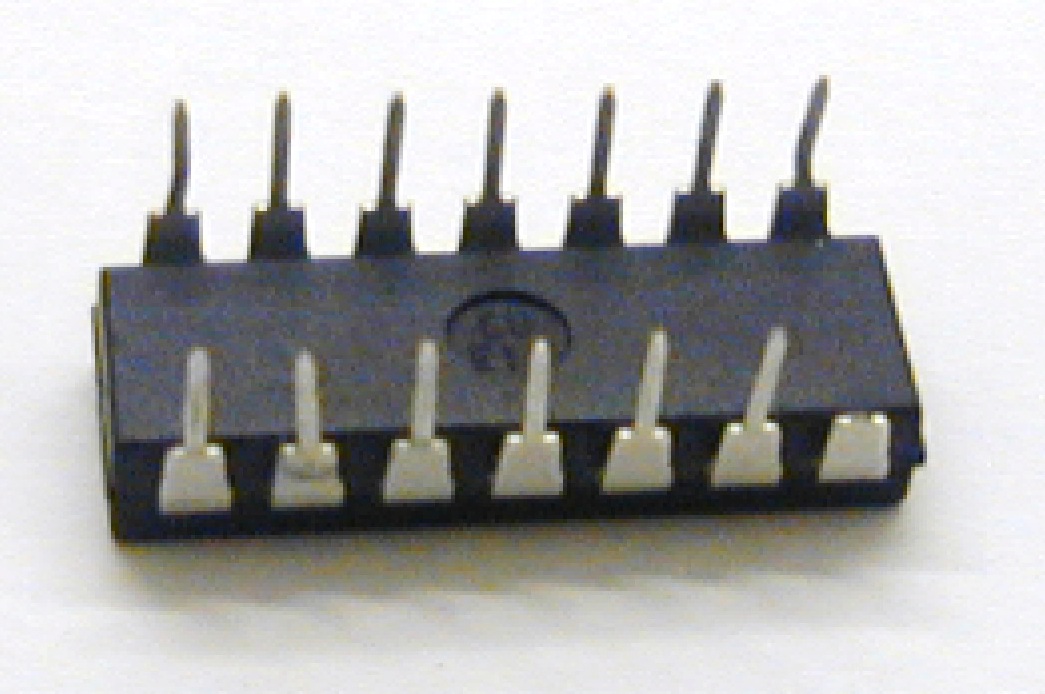

👉 Não visível quando o CI está encaixado no proto-board 🙃		Forma sugerida para remover CI.Outro CI "sofrido" 🤪.



Fernando Passold, em 24/10/2025 11:28.
