Pastilhas TTL
Portas lógicas básicas
| Pastilhas | 74XX | Pastilhas | 74XX |
|---|---|---|---|
| 6 x NOT | 7404 | ||
| 4 x OR(2) | 7432 | 4 x AND(2) | 7408 |
| 4 x NOR(2) | 7402 | 3 x NOR(3) | 7427 |
| 4 x NAND(2) | 7400 | 3 x NAND(3) | 7410 |
| 2 x NAND(4) | 7420 | ||
| 3 x AND(2) | 7411 | 2 x AND(4) | 7421 |
Obs.: Existem mais pastilhas obviamente...

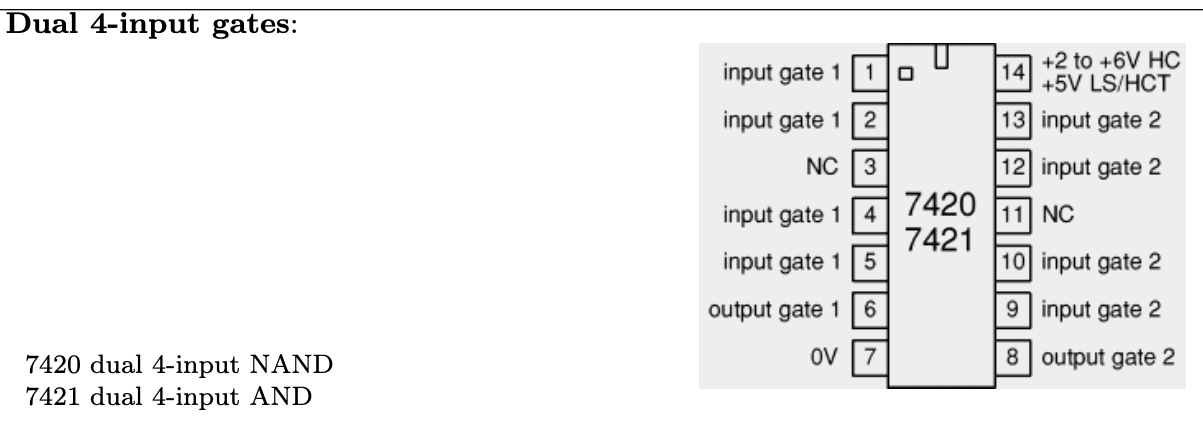

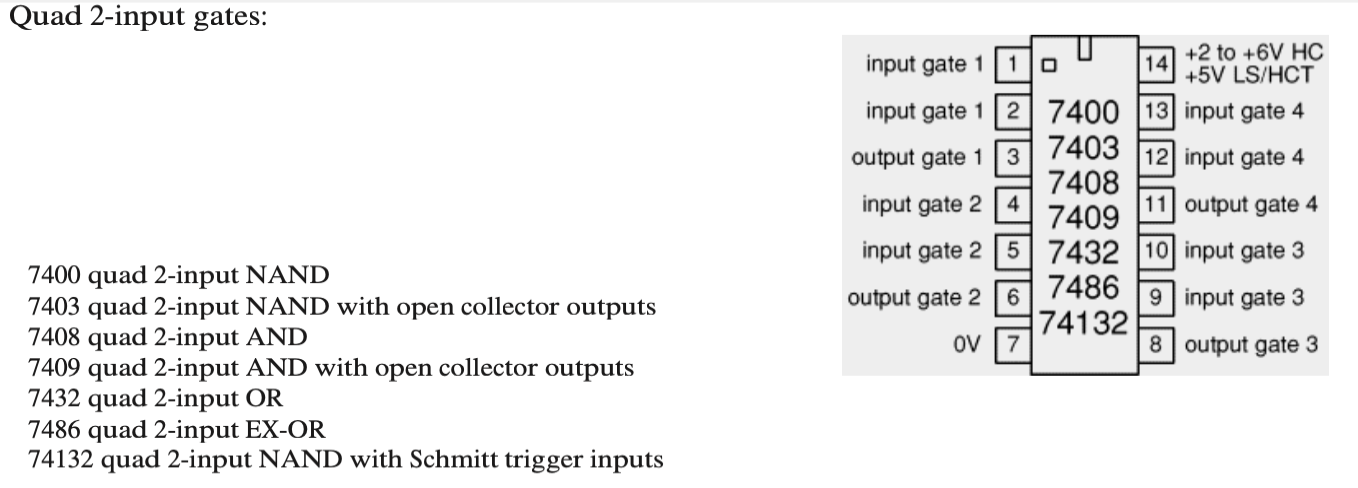

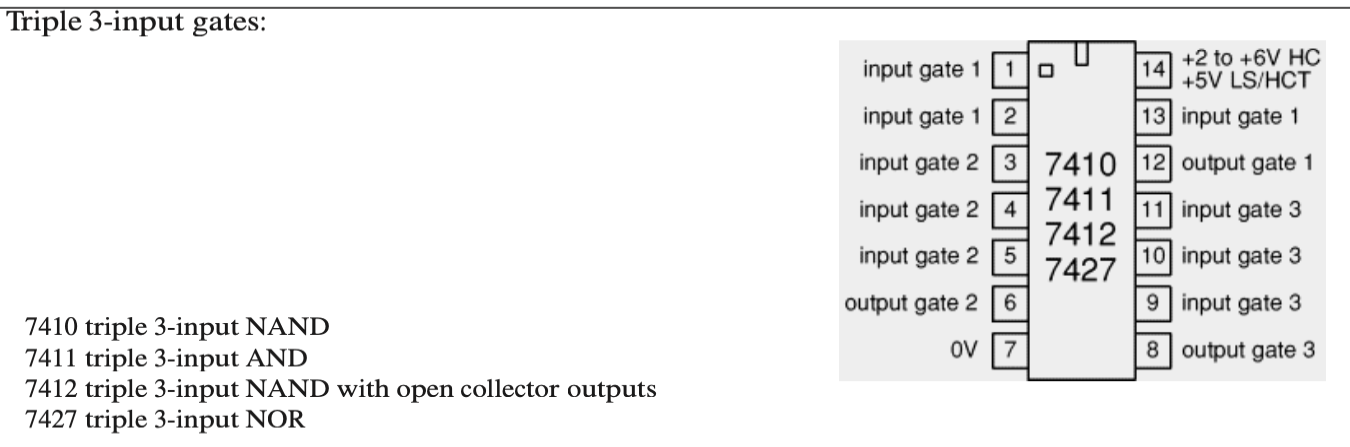

Pinagens de algumas pastilhas:

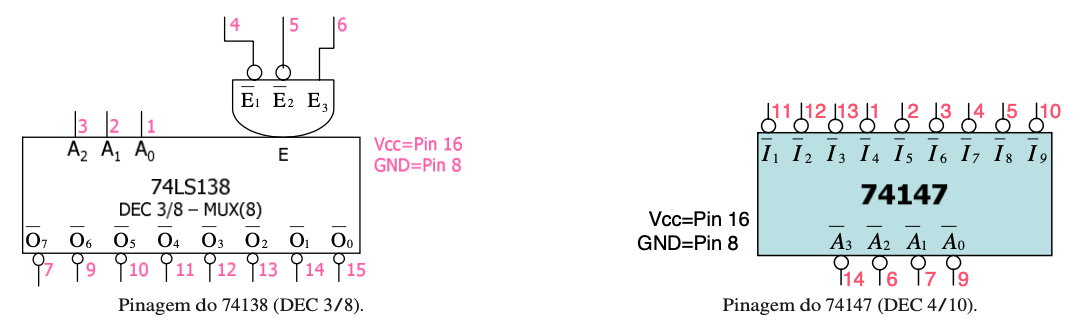

Simbologia de alguns DEC's:
| DEC's | |||||||
|---|---|---|---|---|---|---|---|
| DEC 2/4: | 74139 | DEC 3/8: | 74138 | DEC 4/10: | 7442 | DEC 4/16: | 74154 |

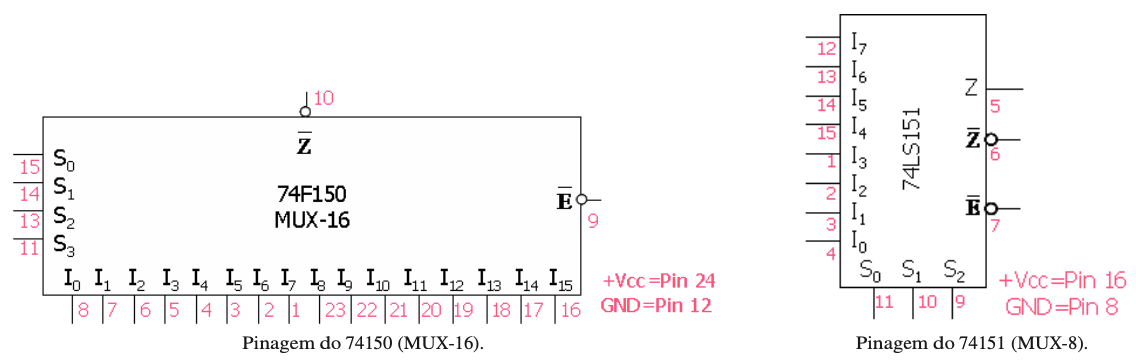

Simbologia de alguns MUX'es:
| MUX'es | |||||
|---|---|---|---|---|---|
| MUX(2): | 74157 | MUX(4): | 74153 | MUX(8): | 74151 |
| MUX(2): | 74158 | MUX(16): | 74150 |
Fernando Passold, em 22/10/2025.
