Projeto de um Sensor de Pulsação

O objetivo é tentar realizar um sistema para medição da pulsação ou batimentos cardíacos por minuto (BPM) usando abordagem fotométrica.

🎧

Etapas:

Embasamento Teórico

1. Sensor de Pulso (o que é um sensor de pulso, métodos)

2. Exemplo de sistema usando sensor comercial KS0015, Raspberry Pi e Python: Monitor de Frequência do Pulso. Acompanha considerações e etapas necessárias envolvidas com processamento do sinal.

3. Outros projetos usando outros sensores comerciais prontos:

   • Instructables.com: DIY Arduino Pulse Sensor;

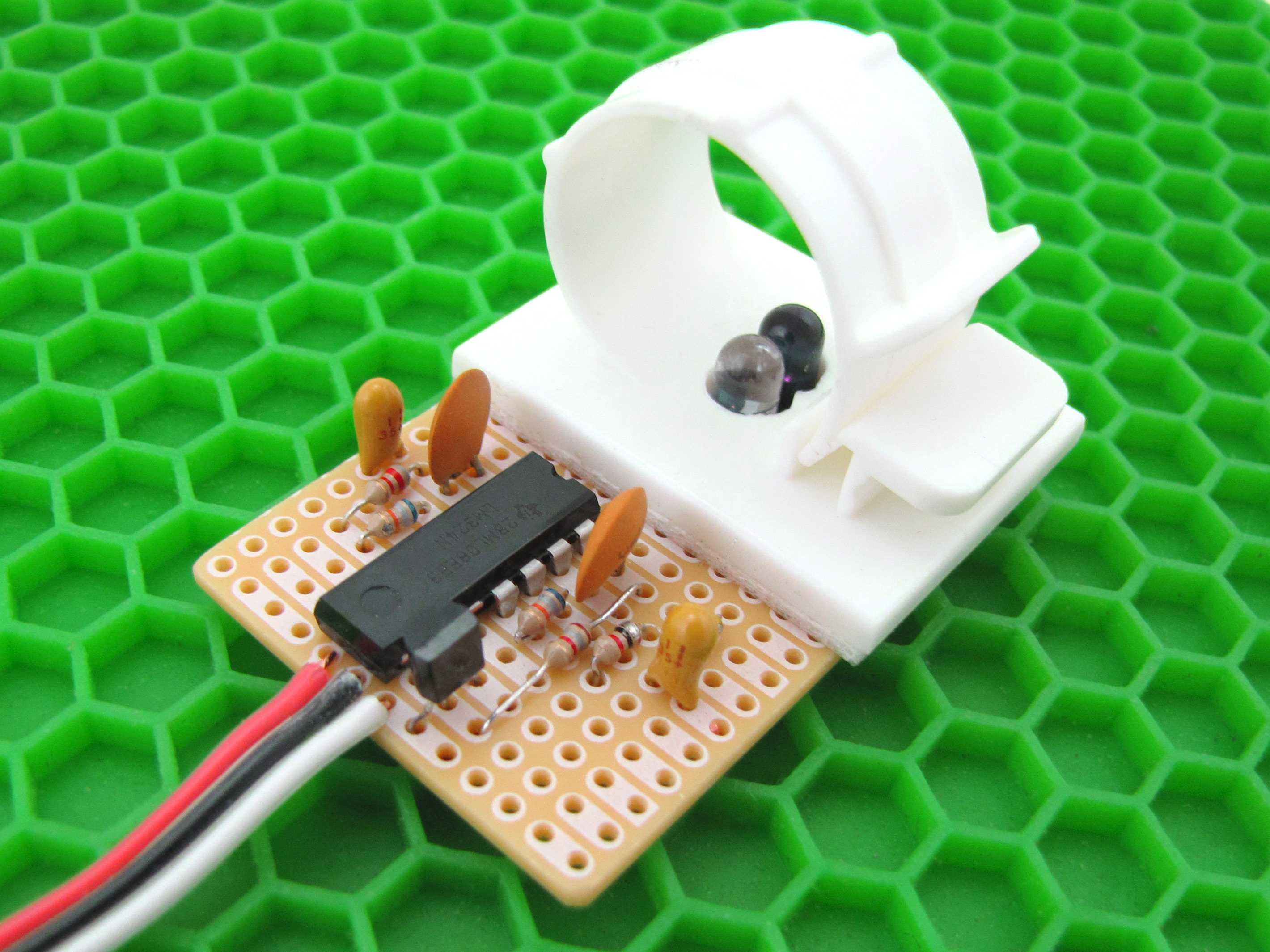

   • Makezine.com: Infrared Pulse Sensor;
   • ElectronicsHub: Heartbeat Sensor Using Arduino (Heart Rate Monitor)
   • PulseSensor.com: Heartbeats in Your Project, Lickety-Split

Teste de Sensores

1. Primeiro teste usando MRD1114: Sensor Pulsação - Teste #1
   (inclui códigos Arduino e Python para captura de dados)
2. Segundo teste usando MRD1114: Sensor Pulsação - Teste #2 (outra configuração elétrica)
3. Teste usando MRD500: DIY Sensor de Pulso IR. (Inclui considerações e projeto de Filtro Passa-Faixa usando Matlab))
4. Primeiro teste usando foto-diodo: DiY Sensor de Pulso IR: Parte 2.
5. Segundo teste com : teste_pulse_monitor_3 (Outro setup físico, outro circuito, melhores resultados)

Pós-processamento

Envolve:

1. Revisão sobre Filtros Passa-Baixas de 1a-ordem; (Uso de Python)
2. Revisão sobre Cálculo de Média $\times$ Mediana; (Uso de Python, análise de complexidade)
3. Conhecendo algoritmos para Detecção de Picos; (Método "Simples" $\times$ Usando Derivadas).
4. Mais sobre detecção de picos, desta vez com: Testes de Rotinas de Detecção de Picos Usando algoritmos baseado em Derivada primeira e derivada segunda. (Simulações sobre dados reais usando Matlab).
5. Obs.: dados reais ("bag files") foram obtidos através da rotina: Captura de Dados via Porta Serial (script em Python que acessa Arduino Uno via porta serial; com instruções).

Resultados (esperados)

• Sinal bruto capturado na saída do sensor:



• Sinal filtrado:



  Ou, segue gráfico de um bag file com resultados do sinal bruto $\times$ sinal filtrado:



  Note que falta destacar os "vales" e detectar os picos nos vales. Ou seja, são necessários mais processamentos.

• Resultado final desejado:

Dicas

• Obviamente, leia o material piublicado anteriormente (não há necessidade de testar todos os códigos apresentados, apenas entenda a "dimensão" do problema);

• Se concentre no item: teste_pulse_monitor_3, para começar os trabalhos depois de eleger um sensor.

  Obs.: é útil você conseguir gerar seus próprios "bag files", caso contrário pode baixar os arquivos disponibilizados no item anterior.

• Siga para o item: Testes de Rotinas de Detecção de Picos. Aqui que começa a "brincadeira" com compor um algoritmo que aplique uma sequência de processamento sobre o sinal bruto à fim de obter o objetivo final desejado: estimar BPM.

  Este item demonstra o teste de sequencia de processamentos sendo propostos usando bastante o Matlab para testes sobre dados reais (usando bag files, sem necessidade de $\infty-$uploads de firmwares para o Arduíno) ❗️

  A idéia aqui é: primeiro teste sua sequência de algoritmos de processamento de sinal usando o Matlab e somente depois que alcançar resultados animadores, passe o algoritmo para o Arduíno.

O que funcionou

• O que funcionou para mim: Vesão 5.2 de pulse_monitor_5_2.ino, 294 linhas (incluindo comentários), bloco void loop(){}vazio:

  Sketch uses 6342 bytes (19%) of program storage space. Maximum is 32256 bytes.
  Global variables use 415 bytes (20%) of dynamic memory, leaving 1633 bytes for local variables. Maximum is 2048 bytes.


Detalhes

Seguem alguns detalhes:

• Capturar dados à taxa de $f_s=$ 50 Hz (usando ISR! 😁)
• Usar filtro passa-faixa $[0,5 \quad 5]$ Hz; (Parâmetros $a$ e $b$ do filtro calculados previamente usando Matlab)
• Determinar pico calculando derivada primeira e segunda sobre o sinal filtrado;
• Validar um "vale" válido (intervalo de pontos) sobre o qual com base no sinal das derivadas, encontrar o valor de um pico (negativo ou positivo) e não esquecer de "contar" amostrar entre os picos. A distância entre estas amostras é diretamente proporcianal ao valor de batimentos cardíacos (BPM).
• Adicionalmente: realizar média móvel sobre dados brutos para detectar se dedo está posicionado (ou não) sobre o sensor.

Comentários sobre código desenvolvido

Seguem comentários sobre código desenvolvido:

• ISR(TIMER1_COMPA_vect): "Coração do código": roda uma sequencia de operações e funções à taxa de 50 Hz, alternando ainda nível lógico de um pino I/O de "controle" (útil para verificar "carga de processamento" no Arduino). Faz:

  • Executa o método media_x.adicionarValor(x) para acrescentar valor bruto a um buffer circular;

  • Processa do filtro passa-faixa $[0,5 \quad 5]$ Hz sobre o dado A/D de entrada. Algo como:

    xxxxxxxxxx
    y = b0 * (float)x + b2 * (float)x2 + b4 * (float)x4 - a1 * y1 - a2 * y2 - a3 * y3 - a4 * y4;


    Obs.: Parâmetros (variáveis) determinadas previamente com auxílio do Matlab.

  • Calcula derivada primeira sobre o sinal y.

  • Calcula derivada segunda sobre o sinal y.

  • Executa método media_x.mediaAtual , testando: if (media_x.mediaAtual > 900) para descobrir se dedo está (ou não) posicionado sobre o sensor (ativa variável DedoPosicionado = true). Caso contrário não importa realizar outros processamentos sobre dados capturados.

  • Verifica se valor da derivada segunda < 0 e se derivada primeira > 0 e se y < threshold para tentar identificar um mínimo local. Caso positivo, testa se está dentro um "vale" permitido (mínimo): if (k_atual > vale_min) e então determina a distância entre as amostras dentro do intervalo válido: distancia = k_atual - 1 e calcula BPM: batidas = 3000.0 / distancia. Depois disto acrescenta este valor ao buffer circular (objeto) usado para calcular média móvel dos BPM's: media_batidas.adicionarValor(batidas).

  • A rotina ISR ainda verifica o valor de k_atual. Se k_atual > 100 significa que o intervalo para medição foi "perdido" (a variável é zerada). Isto implicaria na prática: $3000/100=$ 30 BPM's, considerado neste caso, como o menor valor admissível. Isto significa que a rotina ISR mostra novos valores de BPM, no máximo, à cada $100 \times 1/50=$ 2 segundos. No mínimo, a rotina ISR atualiza novos valores em $20 \times 1/50=$ 0,4 segudos (ver mais abaixo).

  • Algumas variáveis "interessantes":

    • float threshold = -0.2: valor mínimo para considerar como pico negativo (valor determinado empiricamente com sensor adotado)
    • int vale_min = 20: distânica mínima à ser considerada entre picos. Note que $20 \times 1/50 =$ 0,4 segundos, o que equivale à 150 BPM (valor máximo estimado de captura).

  • Esta rotina ainda possui "aprimoramentos": a variável boolena ShowSerialPlot que serve para indicar quando a placa deve mostrar texto na porta serial ou quando deve mostrar um gráfico. É uma variável global que deve ser ajustada no início do código antes da compilação para surtir efeito.

  • E esta rotina ainda alterna o nível lógico de um pino (monitor_isr) da placa para indicar (via osciloscópio) tempo de processamento requerido para a rotina ISR.

• Classe pública MediaMovel criada para realizar média móvel sobre dados de entrada composta dos seguintes métodos:

  • void adicionarValor(int valor): adiciona valor ao buffer e calcula média continuamente, chamando método calcularMedia().

  • float getMediaAtual(): retorna média atual.

  • void ShowMedia(): mostra na porta serial valores armazenados no buffer (serve apenas para "debug").

  • void reiniciar(): reinicia a classe, zerando buffer e média.

  • Classe instanciada como: MediaMovel media_batidas(NumPassosMediaBatidas), onde: int NumPassosMediaBatidas = 5, o que implica que rotina ISR atualiza/trabalha com um buffer circular para os 5 valores estimados para o BPM, o que faz a rotina gerar a mensagem (no terminal serial):

    xxxxxxxxxx
    136  130  136  120  103  --> 125


  • Classe instanciada uma segunda vez com: MediaMovel media_x(10) para realizar média móvel sobre os dados brutos x, o que permite a rotina ISR identificar dedo posicionado sobre o cursor ou não. Neste caso, o buffer trata os últimos 10 valores adicionados ao mesmo. Na prática como a ISR é executa à 50 Hz, isto significa que em no máximo $10 \times 1/50=$ 0,2 segundos detecta dedo não posicionado sobre sensor e assim se consegue gerar mensagens como:

    xxxxxxxxxx
    Sensor ainda não posicionado!
    83  *103
    Sensor não posicionado!
    65  36  125  125  88  --> 88
    130  100  120  120  143  --> 122


O código final desenvolvido gera as seguintes mensagem no terminal (porta) serial:

​x
:: Pulse_monitor_5.2 ::........
© Fernando Passold, Nov 2024
​
Sensor ainda não posicionado!
83  *103
Sensor não posicionado!
65  36  125  125  88  --> 88
130  100  120  120  143  --> 122
150  120  136  125  125  --> 131
136  136  107  111  88  --> 116
125
Sensor não posicionado!
43  46  120  136  120  --> 93
125
Sensor não posicionado!
73  34  125  136  143  --> 102
111  115  73  130  125  --> 111
125  63  107  97  125  --> 103
136  130  136  120  103  --> 125
130  150  120  86  150  --> 127
120  143  125  125  115  --> 125
130  120  150  100  150  --> 130
150  136  115  120  136  --> 131
111  125  150  120  150  --> 131
150  150  103  107  103  --> 123
125  150
Sensor não posicionado!

Boa sorte com seu projeto!
