Seja o circuito abaixo:

Para simulações usando Ocatve/Matlab, considere: R = 1 K
Resolva:
a) Descubra o que acontece quando se aplica um degrau de amplitude de 5 Volts ao mesmo (mostre um gráfico de
b) Descubra o que ocorre quando se aplica uma senoide na entrade deste ciruito. Compare num diagrama no tempo, a forma de onda de entrada versus forma de onda na saída deste circuito.
Resolução:
Circuito:
xxxxxxxxxx RVin(t) ───────/\/\/\/─────●──── Vout(t) │ === C │ GNDAnalisando...
Como a corrente que passa pelo resistor é a mesma corrente que carrega o capacitor:
Pela lei de Ohm:
Para o capacitor:
Portanto:
Multiplicando por
Finalmente:
Essa é a equação diferencial do circuito.
Numericamente, com
Este valor vai corresponder à constante de tempo,
Então:
ou:
Podemos fazer exatamente a mesma análise do circuito RC, de outra maneira, obtendo sua função transferência Neste caso, usando Transformada de Laplace.
A partir da equação diferencial original obtida para este circuito, temos:
Aplicamos a transformada de Laplace:
Usamos a propriedade:
Obtemos:
Como:
teremos:
Colocando
Logo:
Essa é a função de transferência do circuito.
A função transferência para nosso circuito é então:
Adaptando valores numéricos para o caso do nosso circuito:
ou:
A entrada é:
A transformada de Laplace do degrau é:
Então:
Como:
vamor obter:
Agora precisamos fazer a transformada inversa.
Usando frações parciais:
Calculando os resíduos
Assim:
Da tabela de transformadas de Laplace:
e:
Então:
Note que é exatamente a mesma resposta obtida usando equação diferencial.
Note que poderíamos ter usado Matlab/Octave:
xxxxxxxxxxoctave:1> N=5000;octave:2> D=[1 1000 0]; % s(s+1000) = s^2 + 1000s + 0octave:3> [R,p,k]=residue(N,D)R =
-5 5
p =
-1000 0
k = [](0x0)
octave:4> syms s % declarando variável s como simbolicaSymbolic pkg v3.2.1: Python communication link active, SymPy v1.13.3.octave:5> Vout=5000/(s*(s+1000));octave:6> pretty(Vout) 5000 ──────────── s⋅(s + 1000)
octave:7> v_out=ilaplace(Vout) % inversa de Laplace;octave:8> pretty(v_out) -1000⋅t 5 - 5⋅ℯ Note que o Octave/Matlab possui a função step() que já permite simular uma entrada degrau num sistema.
Neste caso, ficaria algo como:
xxxxxxxxxxoctave:1> N=1000;octave:2> D=[1 1000];octave:3> H=tf(N,D) # variavel transfer function H(s)
Transfer function 'H' from input 'u1' to output ...
1000 y1: -------- s + 1000
Continuous-time model.octave:10> zpk(H) # outra forma de mostrar transfer function (zero, pole, gain)
Transfer function 'ans' from input 'u1' to output ...
1000 y1: -------- s + 1000
Continuous-time model.

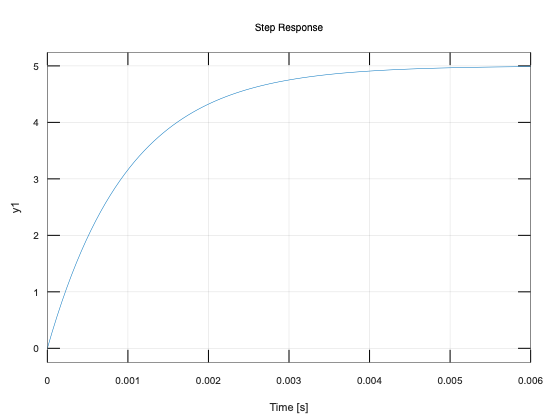

octave:11> step(5*H) # resposta para entrada degrau de amplitude 5É gerado o gráfico:

Compare com a figura obtida anteriormente no item Aplicando Degrau (usando EDO) e perceba que foi gerado o mesmo gráfico. Mas agora usamos facilidades inerentes à função step():
Note que esta função nos poupou muito tempo com deduções, senão teríamos que repetir todo o desenvolvimento já realizado no item Aplicando entrada Degrau na EDO do circuito para determinar o resultado analítico:
Mas note a a função step() não devolve expressões analíticas, apenas o resultado numérico da aplicação de uma entrada degrau num certo sistema.
E se ao invés de colocar uma entrada degrau na entrada do circuito RC, que corresponde na prática a conectar este circuito à uma fonte DC de 5 Volts, fosse aplicada uma onda senoidal à entrada do mesmo?
Novamente, podemos resolver usando:
O próximo item: Circuito RC com entrada senoidal, mostra como se faz isto.
Fernando Passold, em 13/08/2026.
