Introdução

Para as aulas de controle digital usando kits Feedback ainda presentes no Laboratório de Controle do Curso de Engenharia Elétrica da UPF, foram desenvolvidas algumas placas extras para possibilitar a ligação de uma placa Arduino Uno à estes kits.

A figura abaixo mostra a montagem de uma malha-fechada de controle de posição angular usando kits da marca inglesa Feedback com PID analógico:

Na figura anterior, na parte inferior central está ressaltando o PID analógico. O diagrama de blocos equivalente ao sistema acima aparece abaixo:

Mas para as aulas práticas de controle digital, a idéia é executar uma versão digital do PID.

Para tanto, os seguintes componentes são necessários:

• Placa Arduino Uno comum;
• Módulo DAC/I2C MPC4725 - para saber como usar/instalar, clique [aqui];
• Filtros Passa-Baixa com frequência de corte em $f_c=$ 50 Hz, para prever efeitos de aliasing;
• Placa acondicionadora de sinais para o A/D do Arduíno;
• Placa acondicionado do sinal de saída do DAC incorporado ao Arduino.

Um primeiro teste do algoritmo de controle digital de um PID usando Arduíno Uno pode ser visto [aqui].

O PID Digital (e seus módulos externos) devem ter seu A/D (entrada) conectado na saída 3 do PO150K (sensor de posição) e a sua saída (D/A) no pino 1 do PA150C (pré-amplificador que se comunica com driver de potência) no diagrama de blocos mostrado anteriormente, resultado num conjunto do tipo:

Segue breve descrição de cada bloco.

Módulo DAC MPC4725

Uma placa Arduino Uno (ou mesmo Raspberry Pi) não contempla um conversor D/A (de sinal digital para analógico).

Para resolver este problema, está previsto o uso de pequenos módulos DAC, baseados no chip MPC4725.

Trata-se um conversor A/D de 12-bits (trabalha com números de entrada, inteiros sem sinal, na faixa de [0 .. 4095]). Este pequeno módulo se comunica com o Arduino usando protocolo digital I2C, através dos pinos: A4 (sinal SDA) e A5 (sinal SCL). E então é capaz de gerar um sinal de saída analógico variando de 0 à 5 Volts no máximo.

Ver Trabalhar com o Módulo DAC para obter mais informações e detalhes sobre como instalar/fazer este módulo funcionar com a interface de programação tradicional das placas Arduino Uno.

Este módulo está previsto para ser encaixado na placa "condicionara de sinai de saída do DAC".

Placa de Condicionamento de Sinal para o DAC

Um DAC normalmente só gera tensão na mesma faixa do circuito digital com o qual opera. No caso, no intervalo entre [0 .. 5] Volts. Mas para sua aplicação num sistema real, se faz necessário "amplificar" e "isolar" seu sinal de saída. Em parte para não danificar o próprio módulo e em parte porque normalmente um sistema real (físico/analógico) trabalha com faixas de tensão que vão de $[-10 \ldots +10]$ Volts ou outras faixas ainda dependendo da aplicação.

Neste caso, está previsto ao controle de um motor CC usando o driver de potência, módulo SA150D dos kits Feedback. Este módulo aceita tensões em cada uma de suas entradas, variando na faixa de $[-15 \ldots +15]$ Volts. Eventualmente este módulo pode ser usado com um pré-amplificador, módulo PA150C, que também é capaz de trabalhar com estas mesma faixa de tensão em cada uma de suas entradas. O fato é que, se queremos realizar um controle de posição angular por exemplo, girar um motor de certo número de graus, se faz necessário comandar o motor nos 2 sentidos, o que implica em apresentar tensões negativas na entrada do driver de potência ou de seu módulo pré-amplificador. Sem isto, o motor não pode inverter o sentido do giro caso tenha ultrapassado a posição angular desejada.

Este é o motivo para a criação da placa de Condicionamento de Sinal para o DAC:

Esta placa recebe o sinal analógico gerado pelo módulo MPC4725 e é capaz de amplificar e acrescentar um offset negativo de tensão para enquadrar a saída do sinal analógico nas faixas:

1. $[-2,5 \ldots +2,5]$ Volts;
2. $[-5 \ldots +5]$ Volts;
3. $[-10 \ldots +10]$ Volts;
4. $[-15 \ldots +15]$ Volts.

De acordo com a seleção da SW1.

Esta placa contêm:

Placa de Acondicionamento de sinal de ADC

De forma semelhar ao caso anterior, uma placa Arduino Uno até possui um conversor A/D de 10 bits (gera número inteiro sem sinal, variando de [0 .. 1024]), mas suas entradas analógicas só suportam trabalhar com faixa de tensão entre $[0 \ldots +5]$ Volts. Nem suporta tensão negativa nestas entradas.

Motivo pelo qual se faz necessário outro circuito que capaz de "atenuar" e "enquadrar" tensões analógicas variando em extrermos bem superiores aos previstos pelo A/D do Arduino:

Neste caso, esta placa possibilita trabalhar com tensões analógicas de entrada variando nas faixas:

• $[-5 \ldots +5]$ Volts;
• $[-10 \ldots +10]$ Volts;
• $[-15 \ldots +15]$ Volts;
• $[-30 \ldots +30]$ Volts.

enquadrando estas tensões para a faixa aceita pelo A/D do Arduino (entre $[0 \ldots +5]$ Volts).

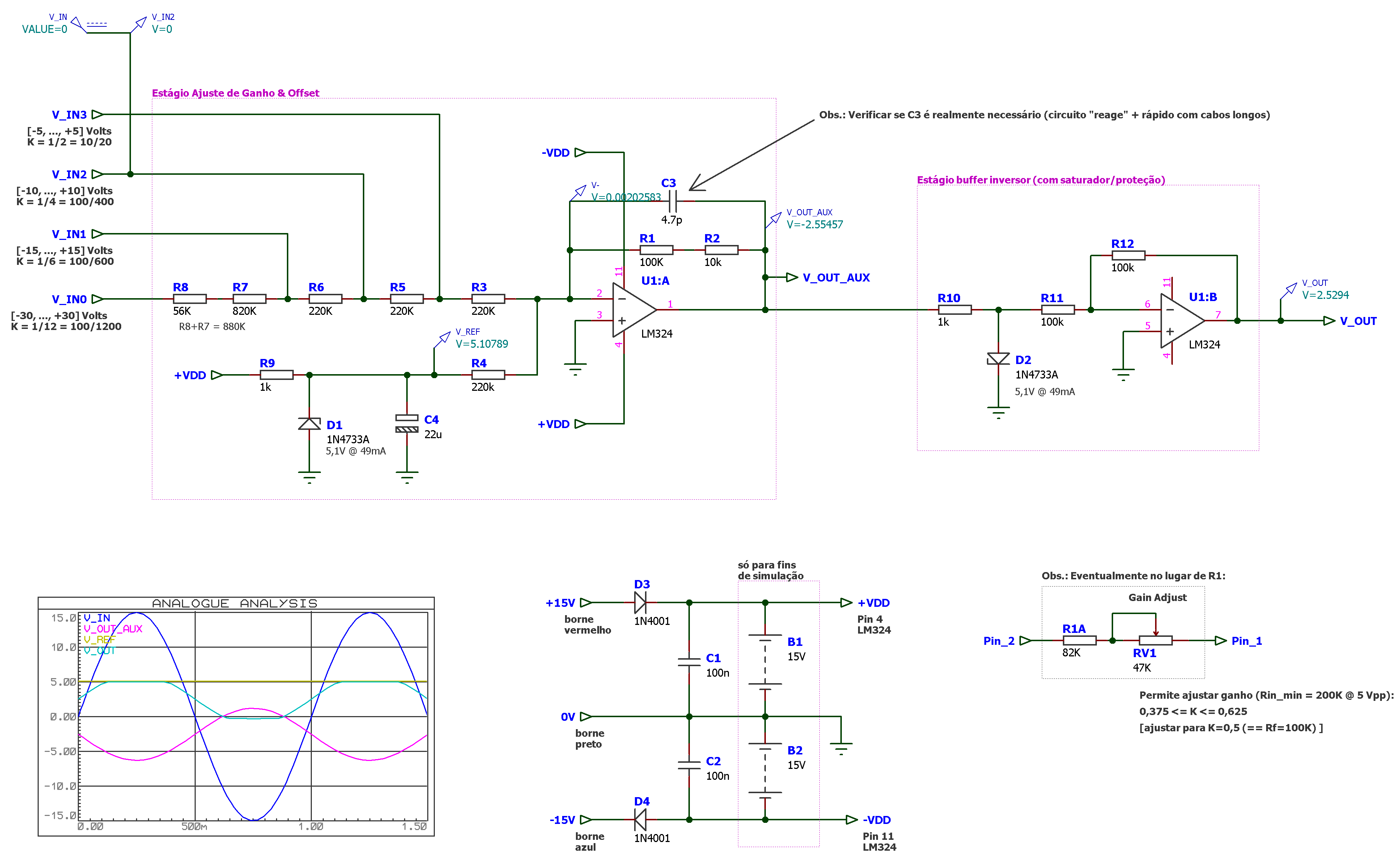

Circuito presente na placa:

Placa do Filtro Passa Baixas

Por fim, a fim de evitar problemas com aliasing associados com digitalização de sinais, foi previsto um filtro passa-baixas de 4a-ordem com frequência de corte $f_c=$ 50 Hz. Esta frequência limita ruídos e geração de sinais em frequênicas superiores. Esta placa está prevista para trabalhar com tensões variando na faixa de $[-15 \ldots +15]$ Volts:

Circuito interno:

Instruções de Uso

👉 A versão final e instruções sobre uso das placas extras pode ser visto aqui.
