Projeto de Controladores

Continuação da aula anterior, de 15/09/2023 ✍🏻.

Para continuar os trabalhos da aula anterior, no Matlab:

>> load planta

Controladores com Ação Integral

Ação integral no plano-$z$:

$I(z)=\dfrac{K(.)}{(z-1)}$

Note o pólo em $z=1$.

Testando controlador Integrador Puro

Equação:

$C_I(z)=\dfrac{K_i}{(z-1)}$

Executando o projeto deste controlador no Matlab:

>> C_I = tf(1, [1 -1], T)

C_I =

    1
  -----
  z - 1

Sample time: 0.02 seconds
Discrete-time transfer function.

>> ftma_I = C_I*BoG;
>> zpk(ftma_I)

      0.00046711 (z+3.27) (z+0.2335)
  --------------------------------------
  (z-1) (z-0.9608) (z-0.9048) (z-0.6703)

Sample time: 0.02 seconds
Discrete-time zero/pole/gain model.

>> figure; rlocus(ftma_I)
>>
>> % Usando o critério de ação de controle,
>> % limitando o $\%OS$ em 10%.
>>
>> hold on; zgrid(zeta,0)
>>
>> % Realizando um "zoom" na região de interesse
>>
>> axis equal
>> axis([-2.5 2.5 -2 2])

Obtemos o seguinte RL para este controlador:

Melhorando o zoom anterior... tentando se concentrar na região com pólos dominantes próximos do círculo unitário (em $z=1$):

>> % Melhorando o zoom anterior...
>>
>> axis([0.8 1.1 -0.2 0.2])
>> axis([0.8 1.1 -0.1 0.1])

Obtemos então:

Realizando o ajuste do controlador (ou "sintonizando" o controlador):

>> [K_I,polosMF_I] = rlocfind(ftma_I)
Select a point in the graphics window
selected_point =
      0.98629 +   0.017811i
K_I =
    0.0076064
polosMF_I =
      0.98541 +    0.01802i
      0.98541 -    0.01802i
      0.89425 +          0i
      0.67089 +          0i

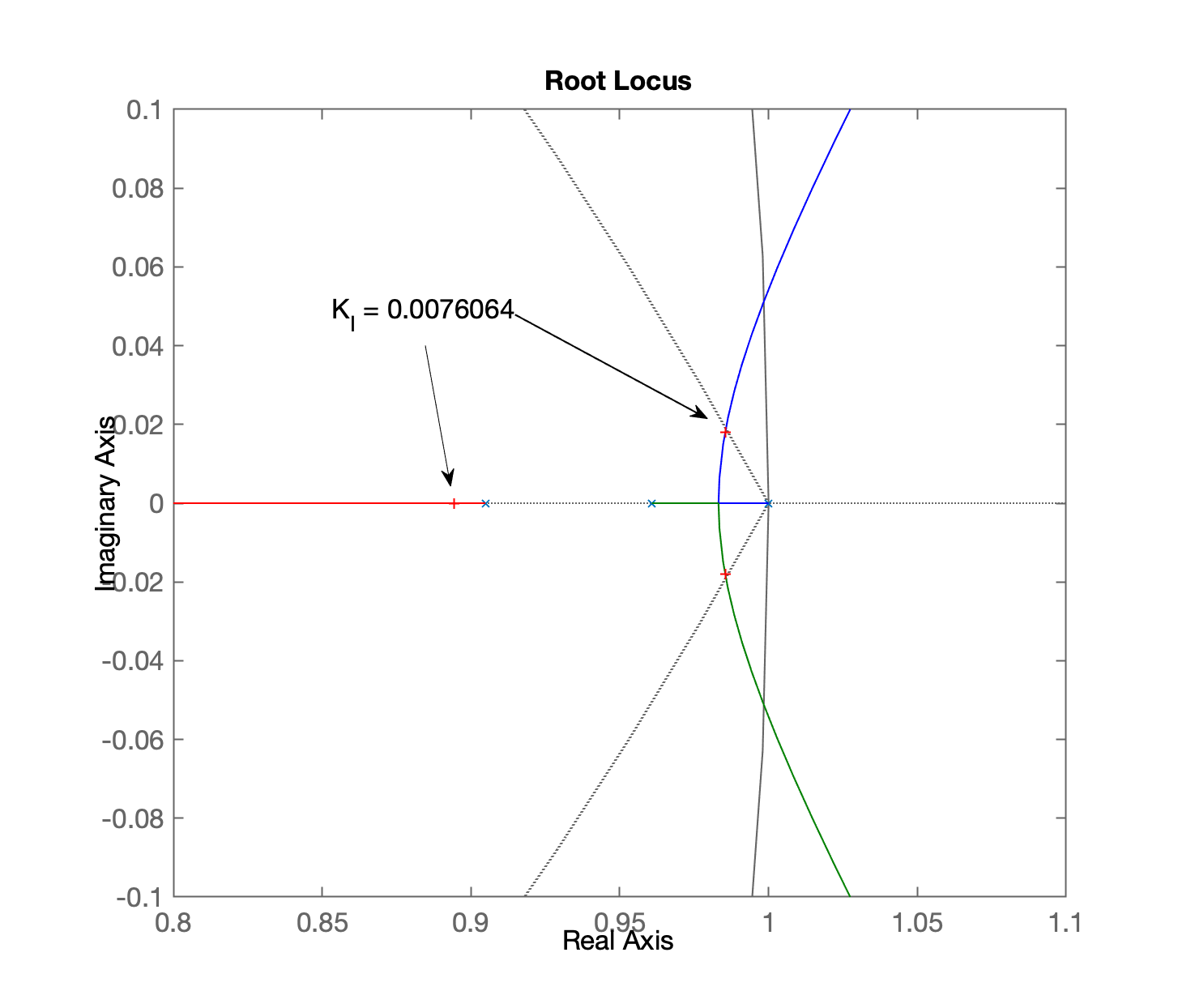

Ou seja, o RL final ressaltando o ganho adotado aparece na próxima figura:

Fechando a malha:

>> ftmf_I = feedback(K_I*ftma_I, 1);
>> figure; step(ftmf_I, ftmf_K_OS10);
>> legend('Integrador Puro', 'Kp (%OS < 10%)')

E então obtemos a seguinte resposta em MF para entrada degrau unitário:

>> stepinfo(ftmf_I)

        RiseTime: 1.68
    SettlingTime: 5.38
     SettlingMin: 0.90063
     SettlingMax: 1.0801
       Overshoot: 8.0065
      Undershoot: 0
            Peak: 1.0801
        PeakTime: 3.7

Repare no valor do ganho encontrado para o Integrador Puro, ele é muito baixo: $K_i = 0.0076064$.

Este valor é tão baixo que provavelmente é irrealizável. Ou vamos cair no problema da zona morta da planta sob controle (considerando não-linearidades num sistema).

A titulo de curiosidade

>> 5.37/1.27
ans =
       4.2283

Este controlador é 4,23 vezes mais lento que o controlador Proporcional.

Finalizando a seção de trabalho no Matlab:

>> save planta
>> diary off

---

🎵

Fernando Passold, em 22/09/2023
