Projeto de PID por Emulação

Seja a planta (Exemplo 9.5 de Nise¹):

$G(s)=\dfrac{(s+8)}{(s+3)(s+6)(s+10)}$

para o qual se deseja:

$t_p$ , menor que 2/3 que sistema com Controlador Proporcional;
overshoot máximo tolerado = 20%;

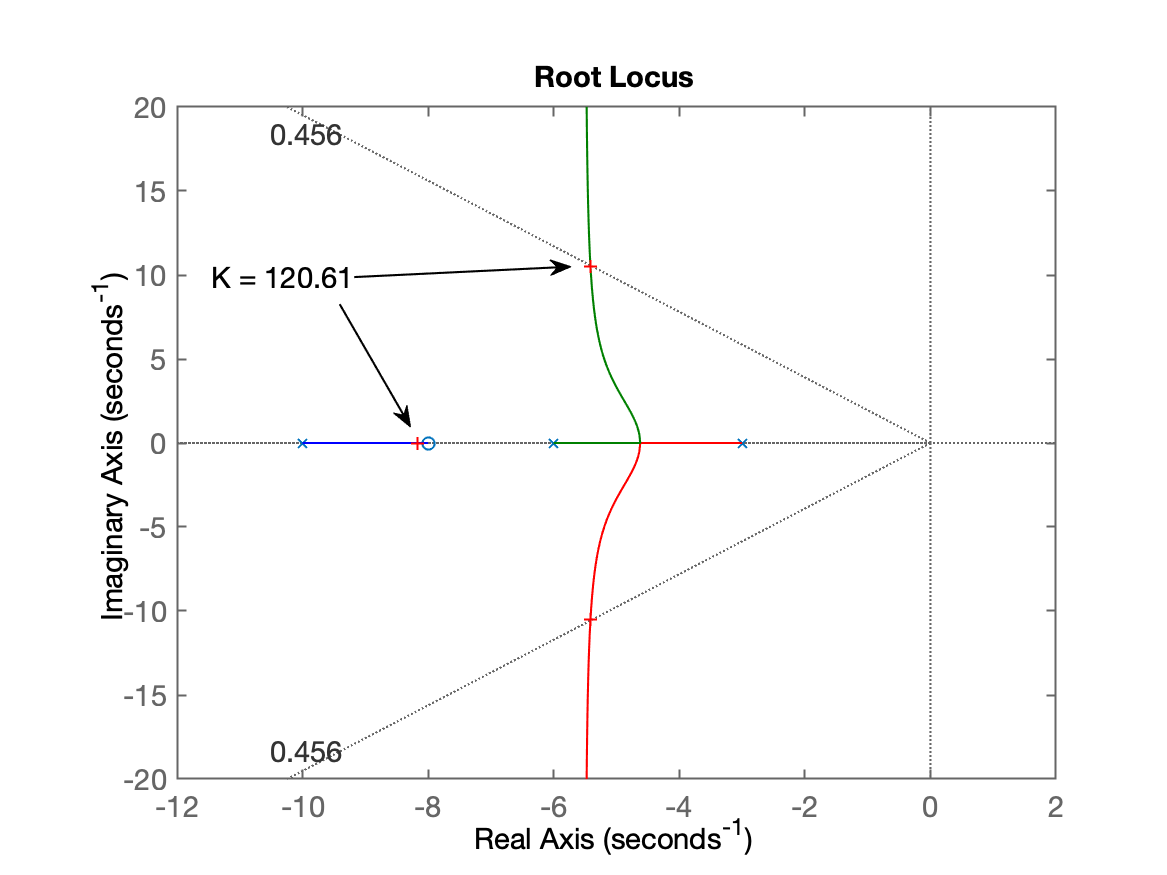

Controlador Proporcional

$K=120$ :


xxxxxxxxxx
>> G=tf(poly(-8),poly([-3 -6 -10]));
>> zpk(G)
        (s+8)
  ------------------
  (s+10) (s+6) (s+3)

Continuous-time zero/pole/gain model.
>> OS=20;
>> zeta=(-log(OS/100))/(sqrt(pi^2+(log(OS/100)^2)))
zeta =
      0.45595
>> rlocus(G)
>> hold on; sgrid(zeta,0)
>> [K,polosMF]=rlocfind(G)
Select a point in the graphics window
selected_point =
      -5.4147 +     10.526i
K =
       120.61
polosMF =
      -5.4149 +     10.526i
      -5.4149 -     10.526i
      -8.1702 +          0i
>> K=120;
>> ftmf=feedback(K*G,1);
>> figure; step(ftmf)
>> stepinfo(ftmf)
        RiseTime: 0.13053
    SettlingTime: 0.70447
     SettlingMin: 0.78987
     SettlingMax: 1.0148
       Overshoot: 20.509
      Undershoot: 0
            Peak: 1.0148  <--- valor do pico
        PeakTime: 0.29769 <--- tempo do pico

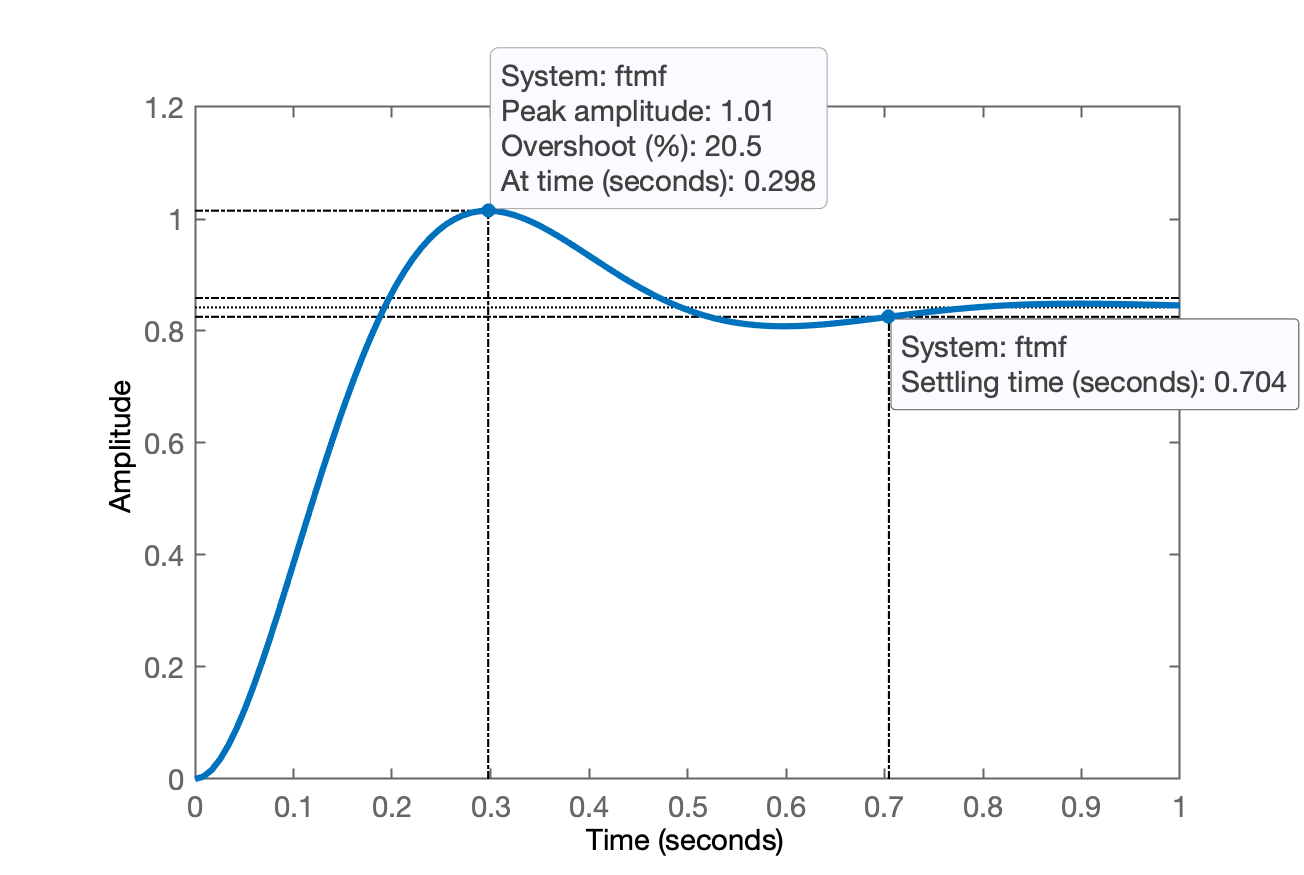

Tendo sido obtidos os seguintes resultados:

$t_p=(0,29769)*2/3=0,19846$ $t_p \le 0,2$ $e(\infty)=15,8\%$ .

Controlador PID tradicional (analógico)

Um PID analógico segue a equação:

$C(s)=K_p + \dfrac{K_i}{s} + K_d s = \dfrac{K_p s + K_i + K_d}{s} = \dfrac{K_d \left( s^2 + \frac{K_p}{K_d}s + \frac{K_i}{K_d} \right)}{s}$

ou mais simplesmente:

$C(s)=\dfrac{K(s+z_1)(s+z_2)}{s}$

ou seja, um sistema com 2 zeros e 1 pólo na origem que corresponde ao integrador.

Para esta planta, foi definido um PID com a seguinte equação (para rever todo o projeto: clique em: Exemplo de Projeto de PID (Disciplina de Controle Automático II)):

$C(s)=\dfrac{7,8645(s+40,02)(s+2,5)}{s}$

Este PID leva aos seguintes resultados:


xxxxxxxxxx
>> PID=tf(poly([-2.5 -40.02]),[1 0]); % usando valores já definidos
>> zpk(PID)
  (s+40.02) (s+2.5)
  -----------------
          s

Continuous-time zero/pole/gain model.
>> ftma_PID=PID*G;
>> zpk(ftma_PID)

  (s+40.02) (s+8) (s+2.5)
  -----------------------
   s (s+10) (s+6) (s+3)

Continuous-time zero/pole/gain model.
>> figure; rlocus(ftma_PID)
>> hold on; sgrid(zeta,0)
>> K_PID=7.8645; % usando valores já definidos
>> ftmf_PID=feedback(K_PID*ftma_PID, 1);
>> polosMF=pole(ftmf_PID)
polosMF =
       -8.134 +     15.705i
       -8.134 -     15.705i
      -8.1175 +          0i
       -2.479 +          0i
>> plot(real(polosMF),imag(polosMF), 'r+') % mostra os pólos de MF no RL
>> figure; step(ftmf_PID)
>> stepinfo(ftmf_PID)
        RiseTime: 0.076558
    SettlingTime: 0.45247
     SettlingMin: 0.92232
     SettlingMax: 1.2211
       Overshoot: 22.112
      Undershoot: 0
            Peak: 1.2211
        PeakTime: 0.16985 <--- desejado tp <= 0,19846

Resultados obtidos:

A idéia é "transformar" este PID analógico num digital usando transformação bilinear, no caso, o método de Tustin.

PID Digital

O aproximação bilinear de Tustin (ou regra do Trapézio) permite "passar" do plano-s para o plano-z e vice-versa, fazendo:

$s \longrightarrow \left( \dfrac{2}{T} \right) \dfrac{(z-1)}{(z+1)}$

$z \longrightarrow \dfrac{1+Ts/2}{1-Ts/2}$

Obs.: Este método só funciona quando o sistema contínuo no tempo é estável.

$T$ . Na prática é melhor que a frequência de amostragem fique entre 20 à 10 vezes a maior frequência da planta ("banda passante").

No caso da nossa planta:

$G(s)=\dfrac{(s+8)}{(s+3)(s+6)(s+10)}$

$s=-10$ rad/s. Convertendo para frequência em Hz, obtemos:


xxxxxxxxxx
>> f=10/(2*pi)  % em Hz (pólo + rápido da planta)
f =
       1.5915
>> f=6/(2*pi)   % em Hz (2o-pólo + rápido da planta)
f =
      0.95493
>> fs=(20*10)/(2*pi)
fs =
       31.831
>> fs=(10*10)/(2*pi)
fs =
       15.915
>> fs=20        % "meio termo"
>> T=1/fs       % período de amostragem adotado
T =
         0.05

1a-versão (usando Tustin)

A eq. analógica do PID:

$C(s)=K_p + \dfrac{K_i}{s} + K_d s = \dfrac{K_d s^2 + K_p s + K_i}{s}$

então sua versão digital usando Tustin fica:

$C(z)=K_p + K_i \left( \dfrac{T}{2} \right) \dfrac{(z+1)}{(z-1)} + K_d \left( \dfrac{T}{2} \right) \dfrac{(z-1)}{(z+1)}$

$C(z)=\dfrac{\left( K_p + \dfrac{K_i \, T}{2} + \dfrac{2 \, K_d}{T} \right)z^2 + \left( K_i \, T - \dfrac{4 \, K_d}{T} \right)z + \left( -K_p + \dfrac{K_i \, T}{2} + \dfrac{2 \, K_d}{T} \right)}{\textcolor{red}{z^2-1}}$

Mas... $Den(C(z))=z^2-1 \therefore z^2=1 \therefore z = \sqrt{1} \therefore z = \pm 1$ implica num controlador marginalmente estável $z = \pm 1$ $K>0$ .

Podemos até continuar o projeto apenas para confirmar que esta aproximação resultará num sistema instável em MF...

O MATLAB facilita usar a aproximação bilinear de Tustin, usando a função c2d( . , . , 'tustin'):


xxxxxxxxxx
>> help c2d
 c2d  Converts continuous-time dynamic system to discrete time.

    SYSD = c2d(SYSC,TS,METHOD) computes a discrete-time model SYSD with
    sample time TS that approximates the continuous-time model SYSC.
    The string METHOD selects the discretization method among the following:
       'zoh'           Zero-order hold on the inputs
       'foh'           Linear interpolation of inputs
       'impulse'       Impulse-invariant discretization
       'tustin'        Bilinear (Tustin) approximation.
       'matched'       Matched pole-zero method (for SISO systems only).
       'least-squares' Least-squares minimization of the error between
                       frequency responses of the continuous and discrete
                       systems (for SISO systems only).
    The default is 'zoh' when METHOD is omitted. The sample time TS should
    be specified in the time units of SYSC (see "TimeUnit" property).

No caso do PID analógico para esta planta ficaria então:


xxxxxxxxxx
>> Kp = 334.4315;
>> Ki = 786.9258;
>> Kd = 7.8645;
>> PIDa = tf([Kd Kp Ki],[1 0])
PIDa =

  7.864 s^2 + 334.4 s + 786.9
  ---------------------------
               s

Continuous-time transfer function.
>> zpk(PIDa)

  7.8645 (s+40.02) (s+2.5)
  ------------------------
             s

Continuous-time zero/pole/gain model.
>> % Convertendo para PID digital usando Tustin
>> PIDd=c2d(PIDa, T, 'tustin')
PIDd =

  668.7 z^2 - 589.8 z - 0.1784
  ----------------------------
            z^2 - 1

Sample time: 0.05 seconds
Discrete-time transfer function.
>> zpk(PIDd)

  668.68 (z-0.8824) (z+0.0003023)
  -------------------------------
            (z+1) (z-1)

Sample time: 0.05 seconds
Discrete-time zero/pole/gain model.

$\textcolor{red}{z=\pm 1}$ no plano-z para este sistema e como isto resulta ruim para os traçados do RL:


xxxxxxxxxx
>> zerosPIDd = zero(PIDd)   % extrair zeros do PID digital
zerosPIDd =
      0.88235
  -0.00030229
>> PIDd2 = tf(poly(zerosPIDd),poly([-1 1]),T);  % eq. do PID sem o ganho genérico
>> zpk(PIDd2)

  (z-0.8824) (z+0.0003023)
  ------------------------
        (z+1) (z-1)

Sample time: 0.05 seconds
Discrete-time zero/pole/gain model.
>> BoG = c2d(G, T);         % "digitalizando" planta incorpotando ZOH
>> ftma_PIDd = PIDd2*BoG;   % FTMA(z) deste sistema
>> zpk(ftma_PIDd)

  0.0010449 (z+0.8326) (z-0.8824) (z-0.6703) (z+0.0003023)
  --------------------------------------------------------
        (z+1) (z-1) (z-0.8607) (z-0.7408) (z-0.6065)

Sample time: 0.05 seconds
Discrete-time zero/pole/gain model.
>> figure; rlocus(ftma_PIDd)
>> hold on; zgrid(zeta,0)   % linha guia correspondente ao %OS=20%
>> K_PIDd = 668.68;
>> ftmf_PIDd = feedback(K_PIDd*ftma_PIDd, 1);
>> polosMF_PIDd=pole(ftmf_PIDd)
polosMF_PIDd =
      -1.0445 +          0i
      0.50173 +    0.61388i
      0.50173 -    0.61388i
      0.88322 +          0i
      0.66713 +          0i
>> hold on;
>> plot(real(polosMF_PIDd),imag(polosMF_PIDd), 'r+', 'MarkerSize', 10, 'LineWidth', 2)
>> figure; step(ftmf_PIDd)

RL deste sistema:

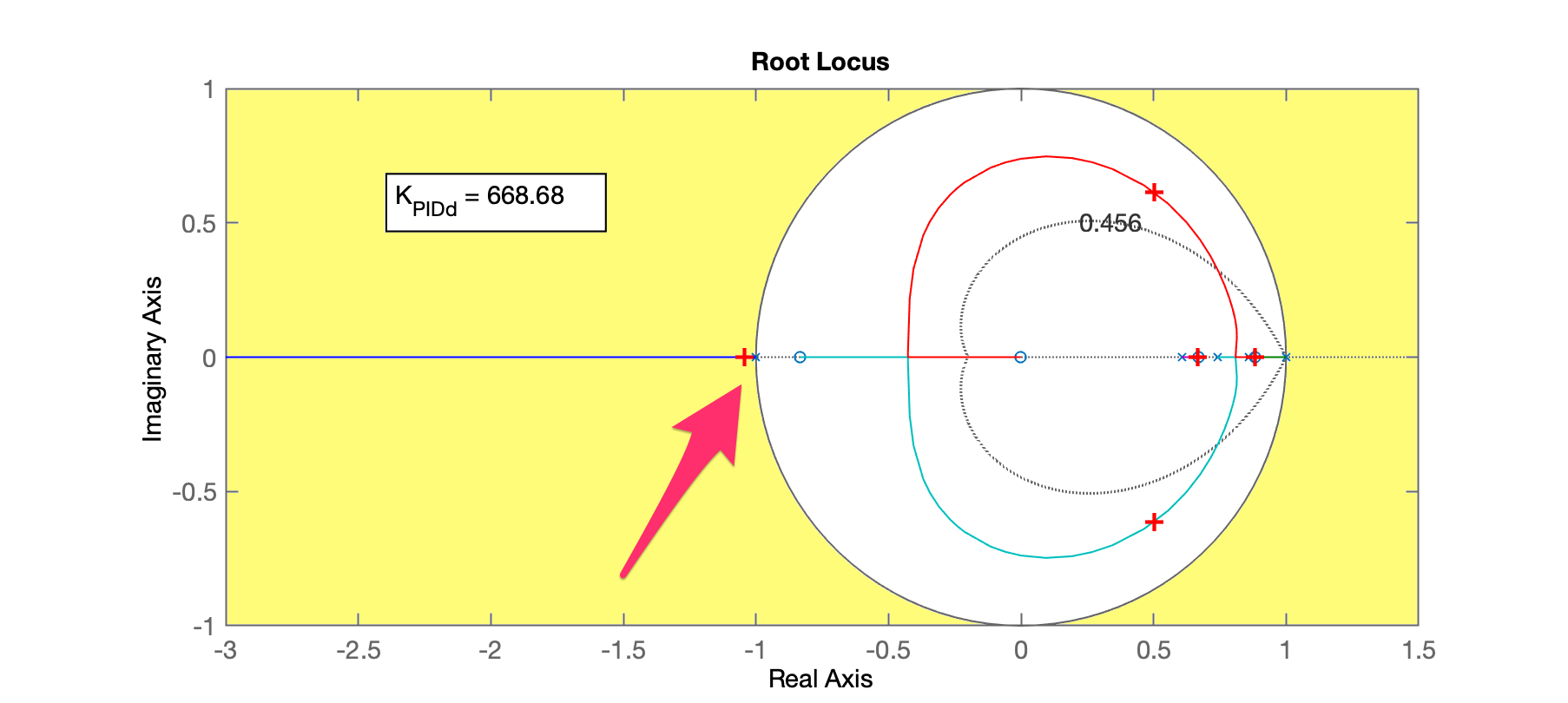

$K_{PIDd} > 0$ $\textcolor{red}{z=-1}$ $z \to -\infty$ . levando o sistema à instabilidade.

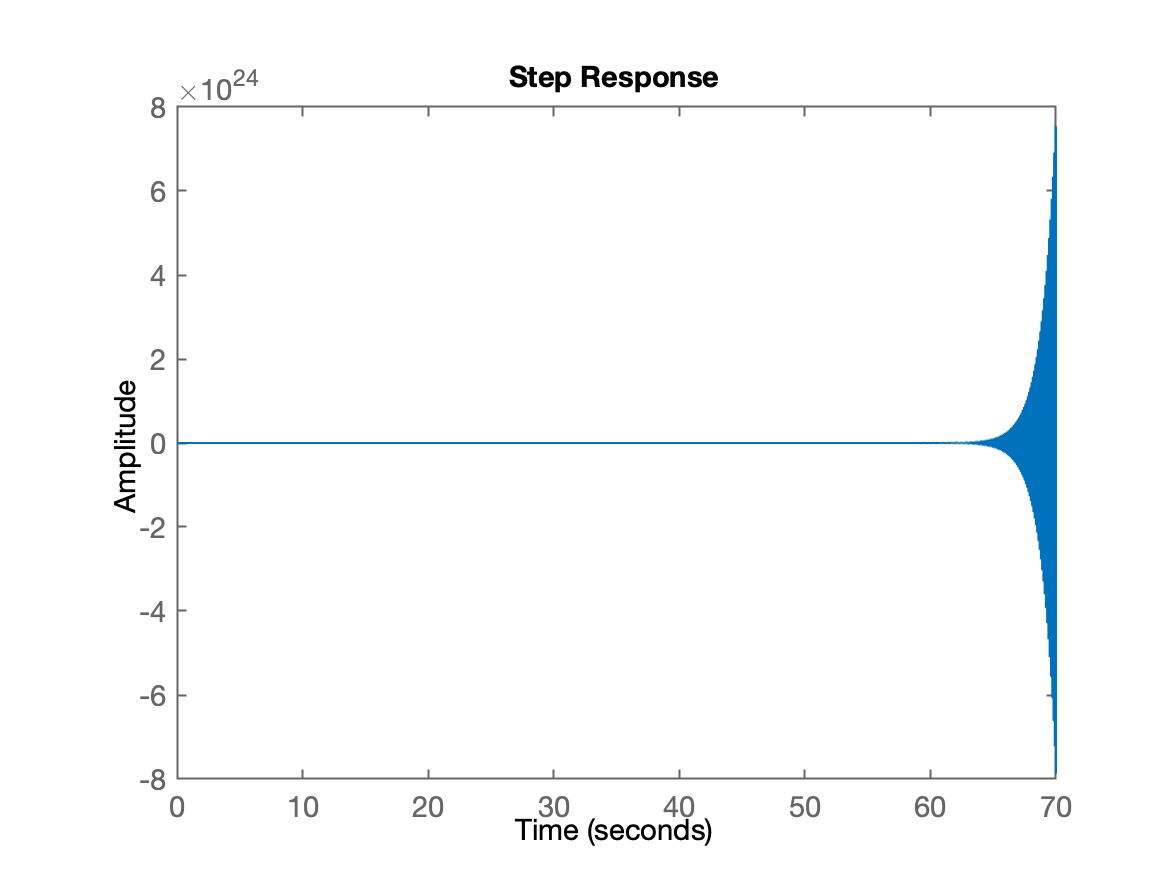

Resposta ao degrau unitário:

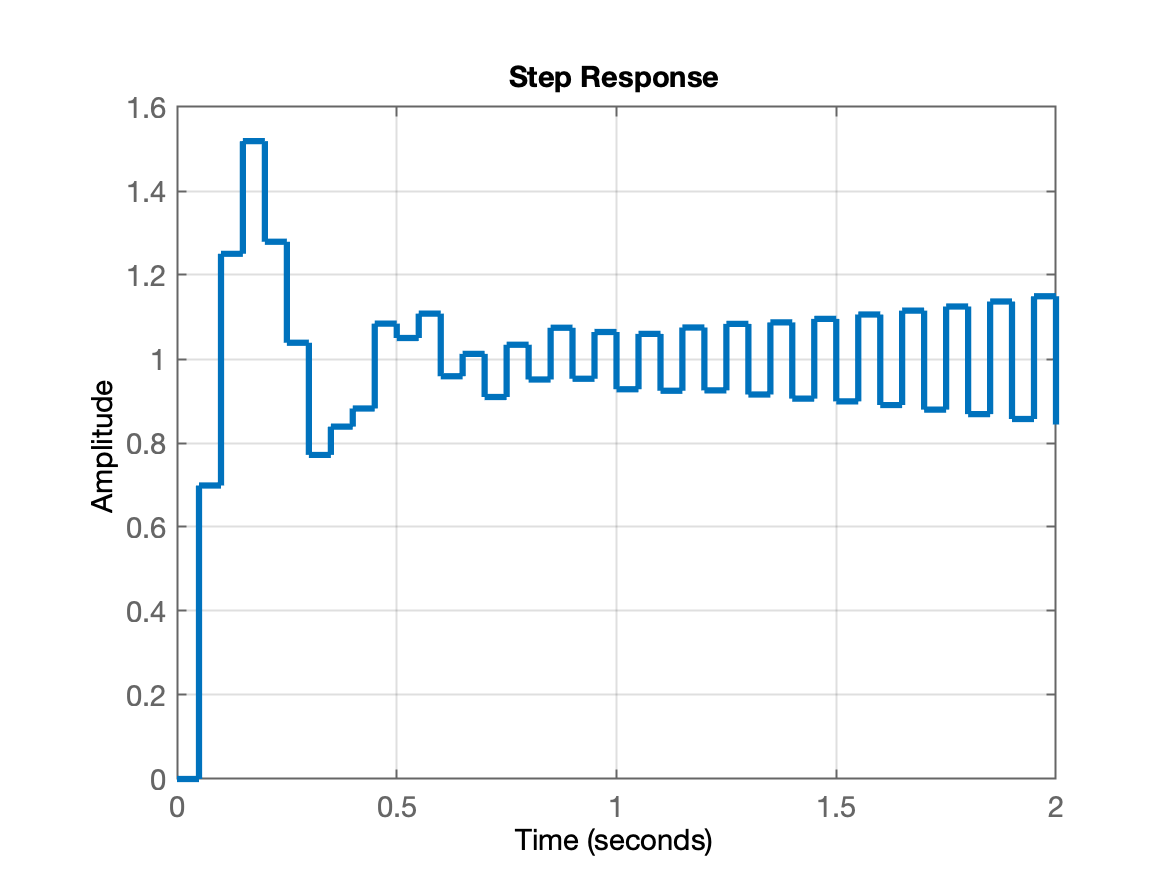

Resposta ao degrau	Parte inicial da resposta ao degrau
	`>> xlim([0 2])`

Soluções?

Se quisermos insistir em aproximação por transformação bilinear podemos optar por outros métodos:

BackwardEuler, ou;
ForwardEuler.

O MATLAB permite adotar uma destas ouras aproximações, mas não com a função c2d e sim usando opções na função pid:


xxxxxxxxxx
>> help pid
 pid  Create a pid controller in parallel form.

   Construction:
     SYS = pid(Kp,Ki,Kd,Tf) creates a continuous-time pid controller
     in parallel form with a first-order derivative filter:

                Ki      Kd*s
          Kp + ---- + --------
                s      Tf*s+1

     The scalars Kp, Ki, Kd, and Tf specify the proportional gain,
     integral gain, derivative gain, and filter time constant. The Tf
     value must be nonnegative for stability. The default values are
     Kp=1, Ki=0, Kd=0, and Tf=0. If a parameter is omitted, its default
     value is used. For example, pid(Kp,Ki,Kd) creates a pid controller
     with pure derivative term. The resulting SYS is of type pid if
     Kp,Ki,Kd,Tf are all real, and of type GENSS if one of the gains
     is tunable (see REALP and GENMAT).

     SYS = pid(Kp,Ki,Kd,Tf,Ts) creates a discrete-time pid controller
     with sample time Ts>0. The discrete-time pid formula is

                                  Kd
          Kp + Ki * IF(z) + --------------
                              Tf  +  DF(z)

     where IF(z) and DF(z) are the discrete integrator formulas for the
     integral and derivative terms. Use the "IFormula" and "DFormula"
     properties to specify these formulas. Available formulas include:

         'ForwardEuler'        Ts/(z-1)
         'BackwardEuler'      Ts*z/(z-1)
         'Trapezoidal'     (Ts/2)*(z+1)/(z-1)

     The default formula is ForwardEuler. The 'IFormula' and 'DFormula'
     settings are ignored for continuous-time PIDs. The following
     settings are disallowed because they generate unstable PIDs:

         (1) (Kd > 0, Tf = 0) and DFormula='Trapezoidal'
         (2) (Kd > 0, Tf > 0) and DFormula='ForwardEuler' and Ts>=2*Tf

     You can set additional properties by using name/value pairs.
     For example,
         sys = pid(1,2,3,0.5,0.1,'IFormula','T','TimeUnit','min')
     also specifies the integral-term formula and the time units. Type
     "properties(pid)" for a complete list of pid properties, and type
         help pid.<PropertyName>
     for help on a particular property.

Com a função pid, a metodologia empregada para discretizar o termo integral e o termo derivado pode ser especificada de forma independentemente. Especificar um método de integração Trapezoidal corresponde à transformação bilinear de Tustin. Alternativamente, um método de integração BackwardEuler ou ForwardEuler pode ser especificado (ForwardEuler é o padrão). Observe que a função pid não permitirá que você empregue um método de integração trapezoidal para o termo derivado (a menos que o filtro de derivada de primeira ordem esteja incluído) devido aos problemas de estabilidade mencionados acima.

Segue um exemplo de comando para definir um controlador digital usando a função pid:


xxxxxxxxxx
C = pid(Kp,Ki,Kd,'Ts',Ts,'IFormula','Trapezoidal','DFormula','ForwardEuler')

Obs.: a função pip só está presente dentro do Control Systems Toolbox (a partir do MATLAB versão 7.14 (2013)).

2a-versão (usando Euler e Tustin, sem filtro derivativo)

Usando a função pid.


xxxxxxxxxx
>> PIDd_2a = pid(Kp, Ki, Kd, 'Ts', T, 'IFormula','Trapezoidal','DFormula','ForwardEuler')
PIDd_2a =

            Ts*(z+1)          z-1
  Kp + Ki * -------- + Kd * ------
            2*(z-1)           Ts
  with Kp = 334, Ki = 787, Kd = 7.86, Ts = 0.05

Sample time: 0.05 seconds
Discrete-time PID controller in parallel form.
>> zpk(PIDd_2a)

  157.29 (z+1.134) (z-0.8828)
  ---------------------------
             (z-1)

Sample time: 0.05 seconds
Discrete-time zero/pole/gain model.

Podemos verificar como ficou o RL desta versão do PID:


xxxxxxxxxx
>> zeros_PIDd_2a = zero(PIDd_2a)    % separando os zeros deste PID
zeros_PIDd_2a =
      -1.1341
      0.88278
>> PIDd_2aux = tf(poly(zeros_PIDd_2a), poly(1), T);     % PID sem o ganho geral
>> zpk(PIDd_2aux)

  (z+1.134) (z-0.8828)
  --------------------
         (z-1)

Sample time: 0.05 seconds
Discrete-time zero/pole/gain model.
>> ftma_PIDd_2a = PIDd_2aux*BoG;
>> figure; rlocus(ftma_PIDd_2a)
>> hold on; zgrid(zeta,0)
>> plot(real(polosMF_PIDd),imag(polosMF_PIDd), 'r+', 'MarkerSize', 10, 'LineWidth', 2)
>> ftmf_PIDd_2a = feedback(157.29*ftma_PIDd_2a, 1);
>> polosMF_PID_2a = pole(ftmf_PIDd_2a)
polosMF_PID_2a =
      0.57293 +    0.60728i
      0.57293 -    0.60728i
      0.88365 +          0i
      0.66732 +          0i
>> plot(real(polosMF_PID_2a),imag(polosMF_PID_2a), 'r+', 'MarkerSize', 10, 'LineWidth', 2)
>> axis([-1.5 1.5 -1.5 1.5])
>> axis equal
>> figure; step(ftmf_PID, ftmf_PIDd_2a)
>> legend('PID analógico', 'PID digital (2a-versão)')

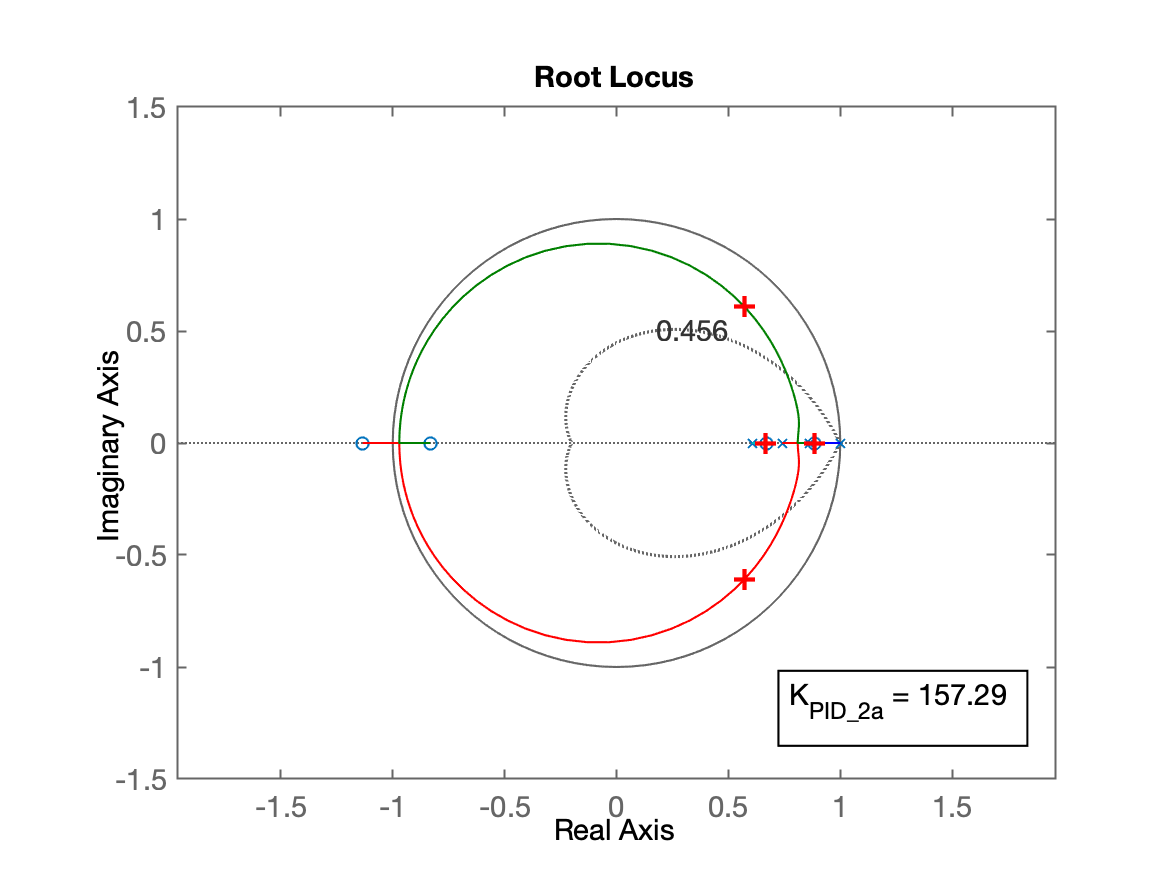

RL com esta versão do PID:

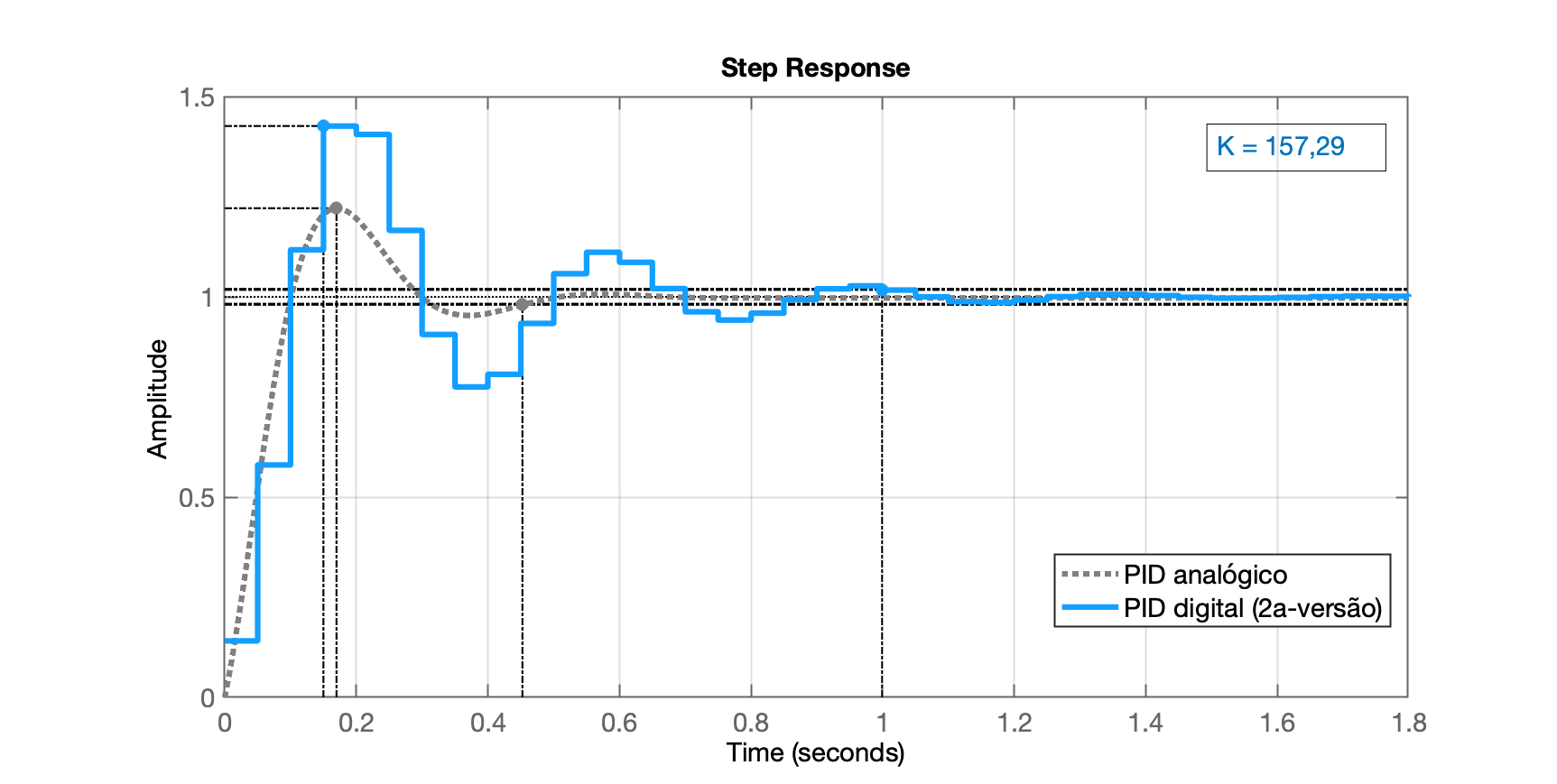

Resposta ao degrau:

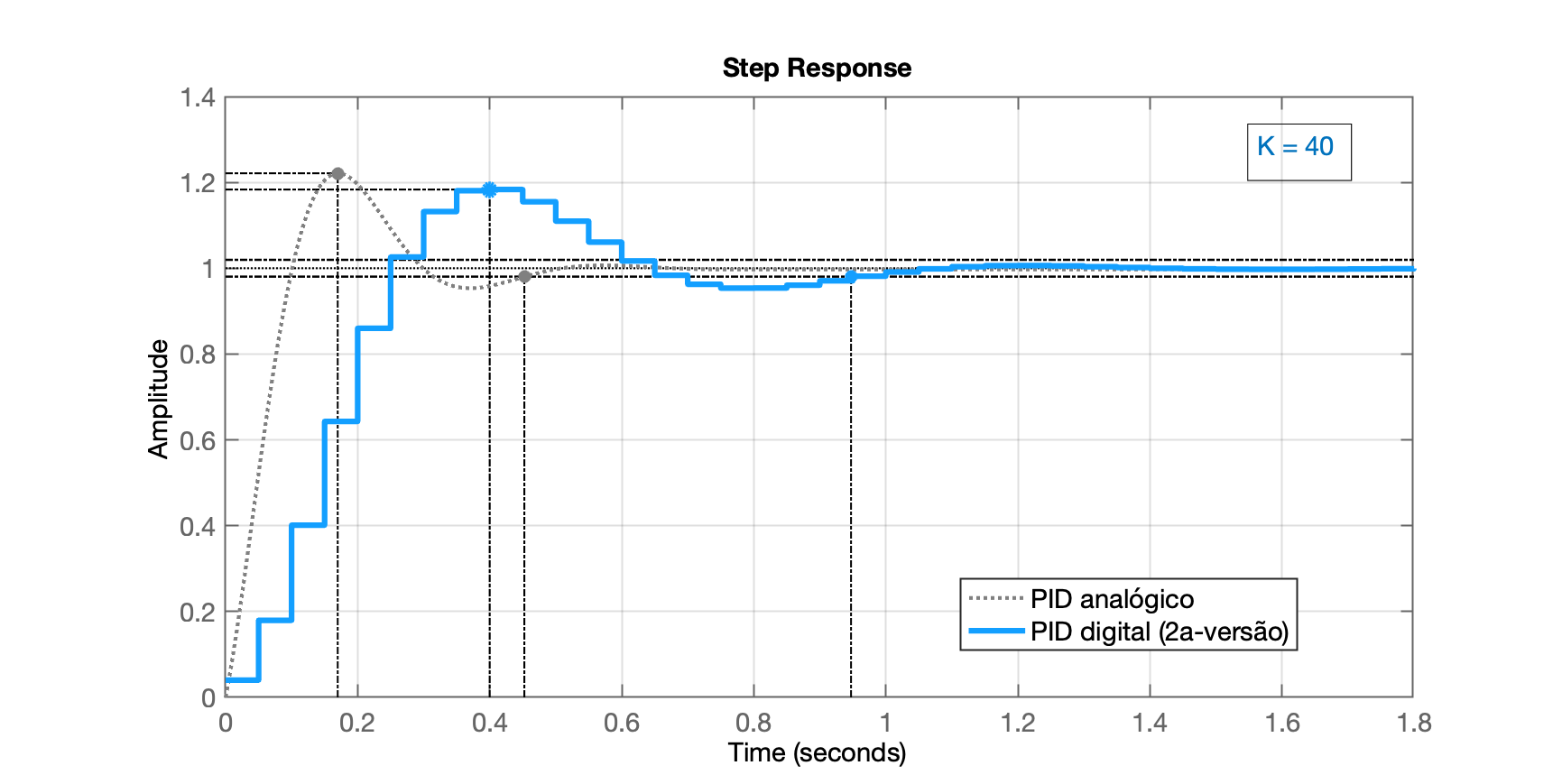

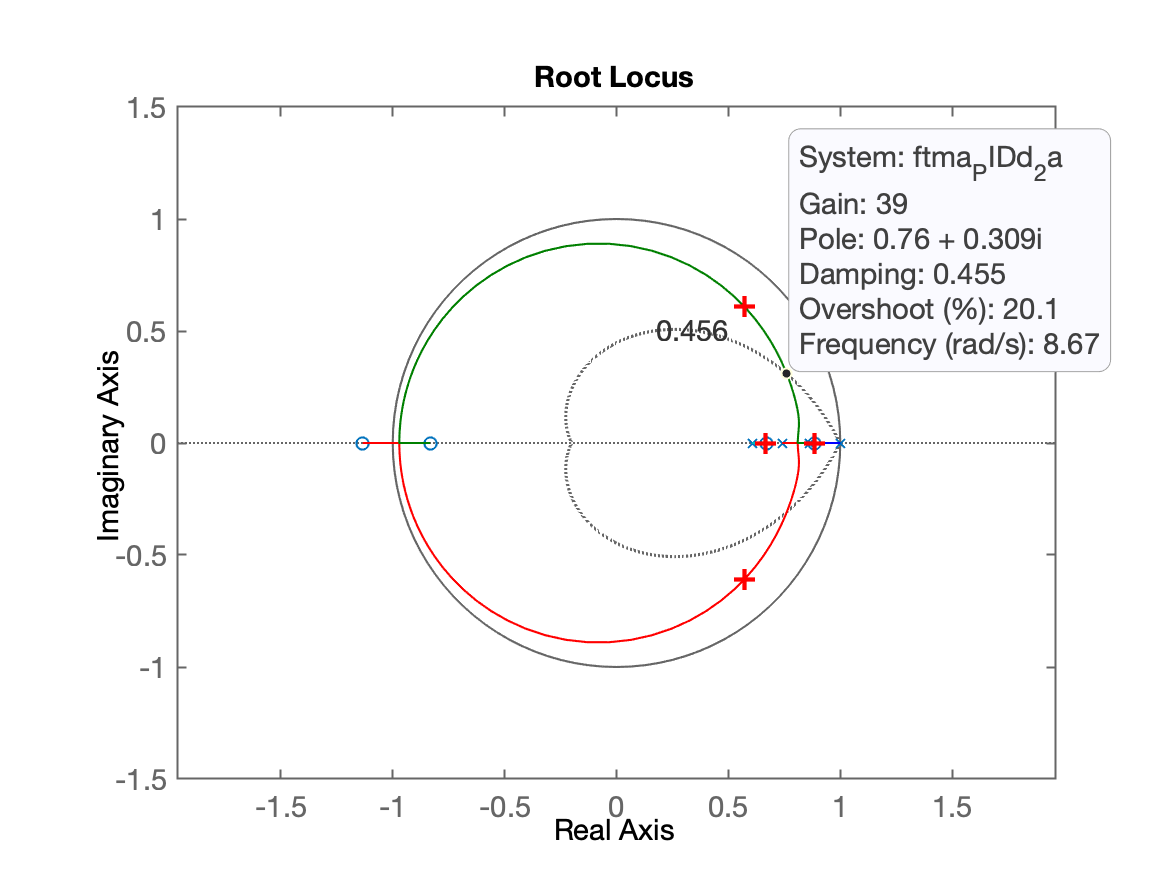

overshoot $K = 40$ , obtemos:

Neste caso, o tempo do pico foi deslocado (aumentou), mas o tempo de assentamento foi ligeiramente reduzido porque diminuiram as oscilações do sistema com este ganho (geral) menor.

Note que um "ajuste fino" ainda se faz necessário para esta versão digital do PID para obter melhores resultados.

Fernando Passold, em 03/06/2025

1 Norman S. Nise. Control Systems Engineering – 6th. ed. LTC, 2012. Biblioteca da UPF: Número de Chamada: 681.5 N724e 6.ed.-2012 (4 exemplares). ↩

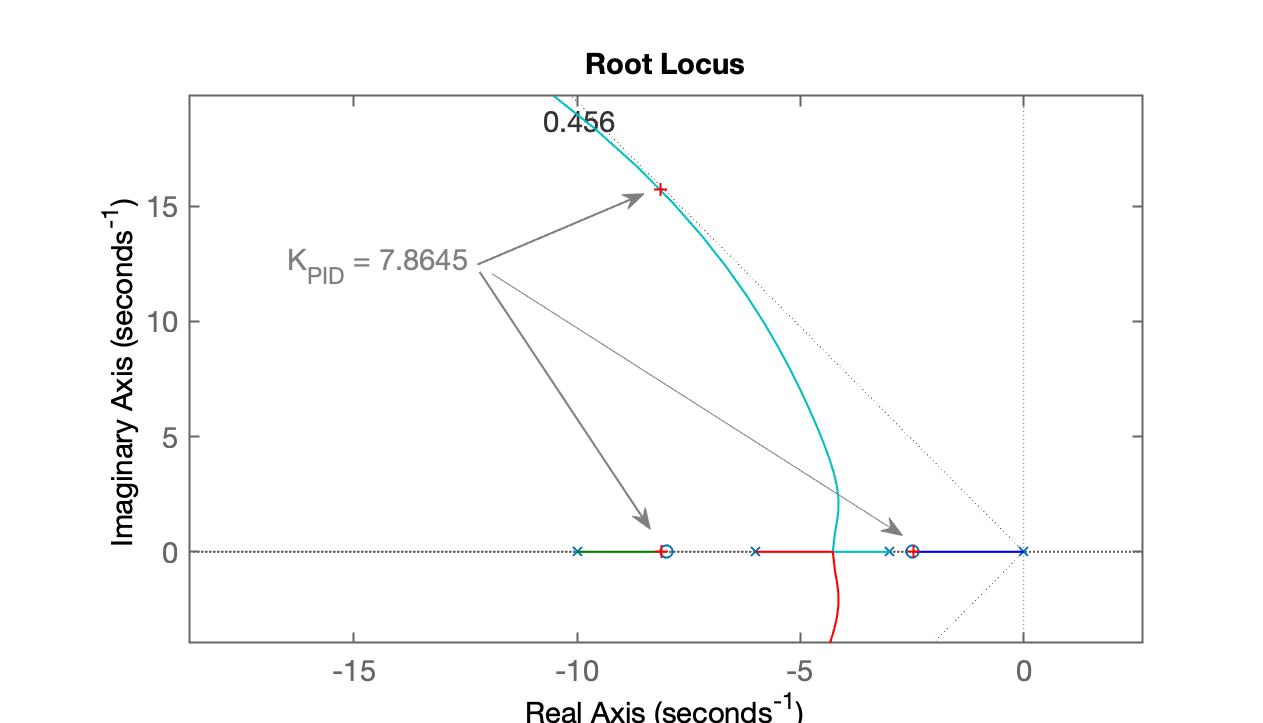

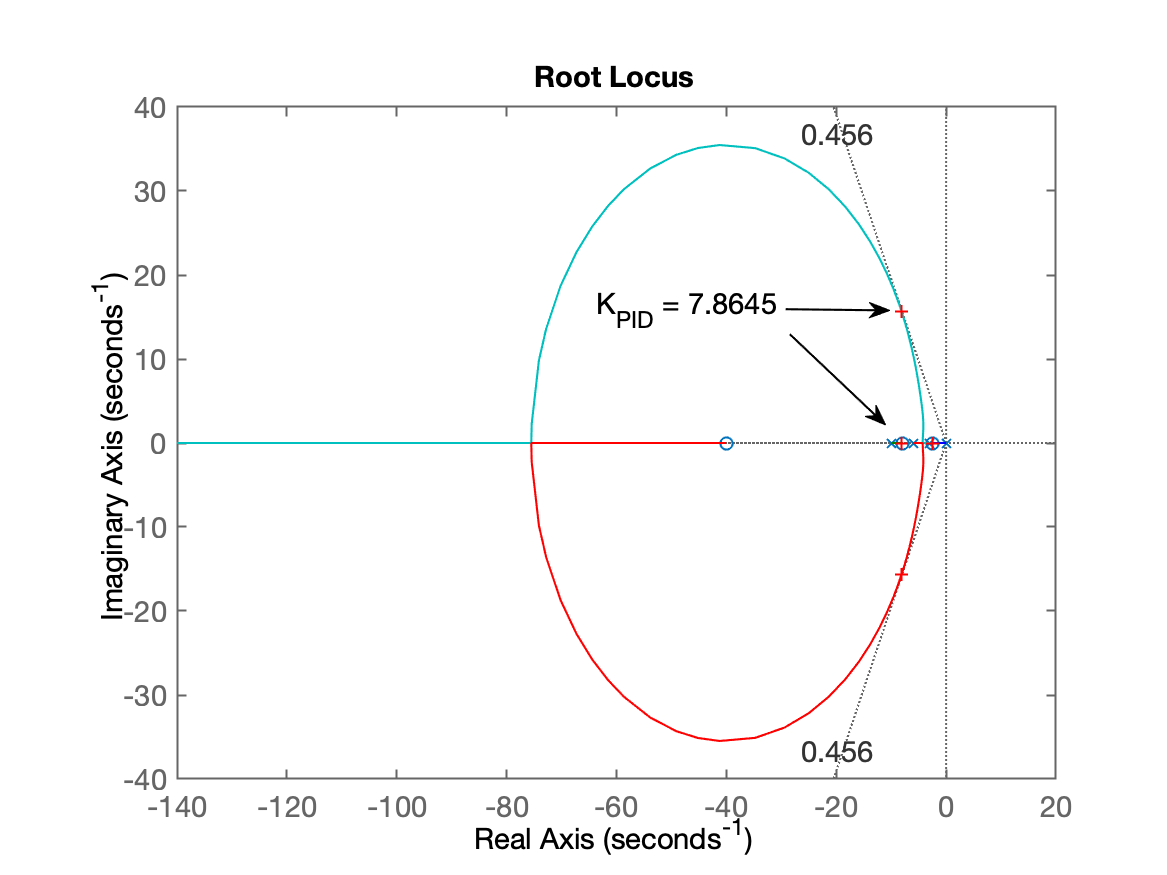

RL com PID	Zoom sobre o RL

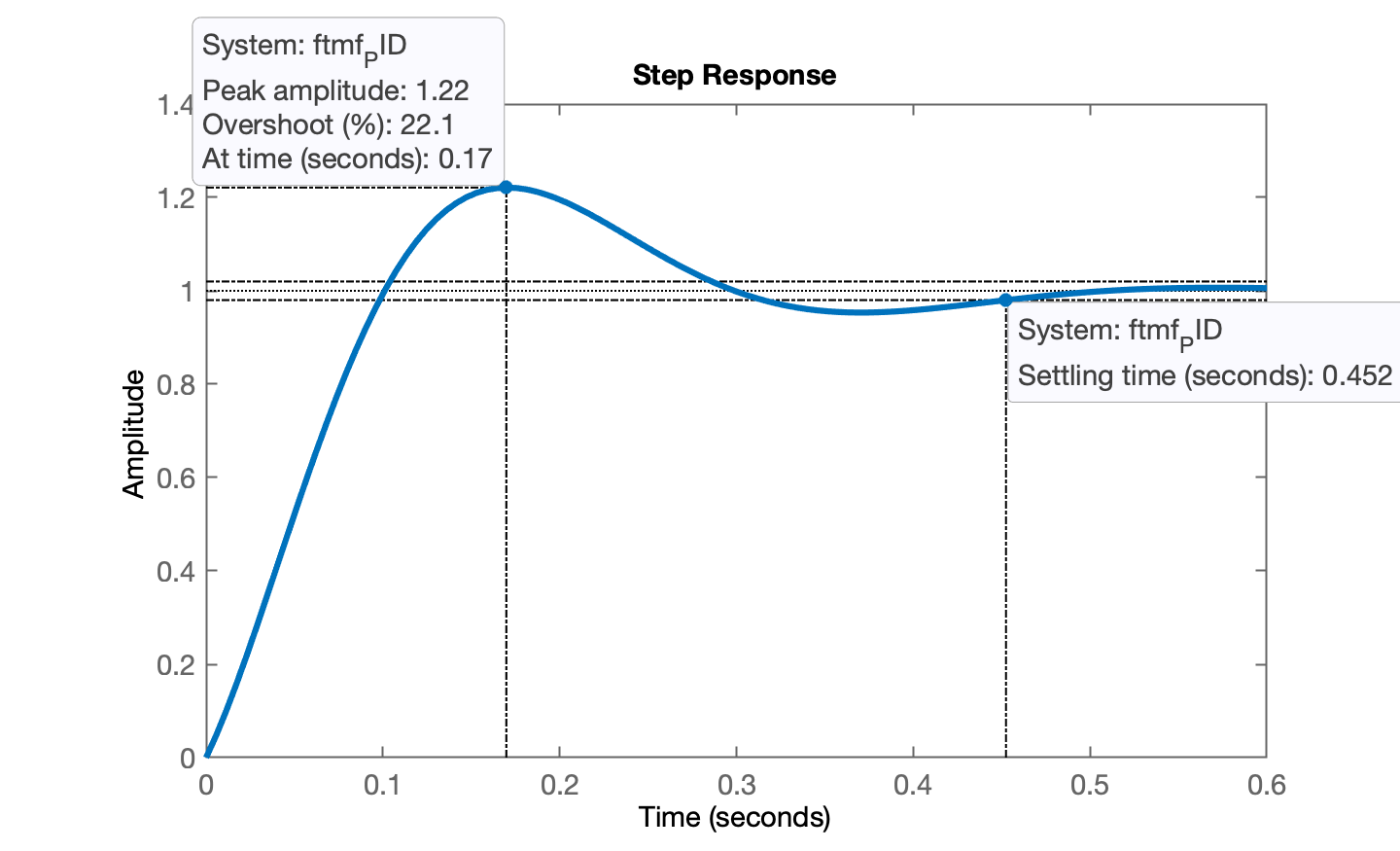

Resposta ao Degrau
	$\%OS=22,1\%$ $t_p=0,17$ $t_s=0,452$
