Controle Automático I

Trabalho: 6) Root Locus

Objetivo: Compreender como o ganho influencia a posição dos pólos em MF (Malha-Fechada).

1) RL de sistema simples

Adapte o script rlsimples.m abaixo para o caso da função transferência (planta) indicada à seguir e entenda como ser origina o RL para um sistema simples como este:

$G(s)=\dfrac{s+1}{s+5}$

Suponha que este sistema será incorporado numa malha de controle automático com realimentação unitária negativa e que será acrescentando um ganho proporcional, com valor variável $K$. Note que o traçado do RL é formado plotando a forma como os pólos de MF deste sistema "caminham" no plano-se conforme o ganho é variado de valores muito baixo à valores elevados.

A função transferência em MF fica:

$FTMF(s)=\dfrac{FTMA(s)}{1+FTMA(s)}=\dfrac{K\cdot G(s)}{1+K\cdot G(s)}=\dfrac{ K \cdot \dfrac{(s+1)}{(s+5)} }{ 1 + \dfrac{K (s+1)}{(s+5)}}=\dfrac{K(s+1)}{[s(K+1)+(K+5)]}$

A EC(s), equação característica fica:

$EC(s)=(K+1)s + (K+5)$

Quando $K=1$, $EC(s)$ resulta: $EC(s)=2s+6$, com raíz (pólo de MF) em: $s=-6/2=-3$.

O Matlab permite determinar as raízes deste polinômio fazendo:

xxxxxxxxxx
>> K = 1;           % arbitrando um valor para o ganho K
>> EC=[(K+1) (K+5)] % monta o polinômio no Matlab
EC =
     2     6
>> % Ou seja: EC(s)=2s+6
>> roots(EC)        % calcula as raízes do polinômio EC
ans =
    -3

Podemos obter um gráfico de Root Locus simplesmente variando o valor do ganho e plotando o pólo de MF calculado no plano-s.

O script abaixo (rlsimples.m) permite automatizar este processo (adapte a variável EC para o seu caso)

xxxxxxxxxx
% rlsimples.m
% Determinando faixa de polos em MF,
% variando ganho para fig. 4.1 NISE
% Fernando Passold, em 01.04.2019
K=[0 0.1 0.5 1 1.5 2 4 10 50 100 400 700 1000]; % vetor com valores de ganho
u=length(K);    % descobre tamanho do vetor
fprintf(' K | EC(s)=0 | Polo em (s=)\n');
for i=1:u   % acessa cada ganho do vetor K
    EC = [(K(i) + 1) (2*K(i) + 5)]; % monta o polinômio referente à EC(s)
    polo = roots(EC);   % calcula as raízes da EC(s)
    fprintf('%5.1f | %g s + %g = 0 | %7.2f\n', K(i), EC(1), EC(2), polo); % mostra valores
end

Este script gera uma "tabela" com valores. Deverá ser notado como o pólo de MF "caminha" do pólo de MA em $s=-5$, na direção do zero em $s=-1$.

Você pode usar a função logspace() para variar o vetor de ganhos $K$ de forma logarítmica:

xxxxxxxxxx
>> K=logspace(-1, 3, 20)    % varia de 10^{-1} até 10^{3}, 20 pontos
K =
  Columns 1 through 7
          0.1      0.16238      0.26367      0.42813      0.69519       1.1288        1.833
  Columns 8 through 14
       2.9764       4.8329       7.8476       12.743       20.691       33.598       54.556
  Columns 15 through 20
       88.587       143.84       233.57       379.27       615.85         1000
>> help logspace % se quiser entender mais

Você pode plotar a sequencia de pólos de MF executando este outro script em sequência do rlsimples.m:

xxxxxxxxxx
% rlsimples2.m
% Plota a sequencia de pólos de MF calculados por rlsimples.m
u=length(K);    % descobre tamanho do vetor
figure;
plot([-6 1], [0 0], 'k-') % plota eixo real X
xlabel('Real\{s\}')
hold on % próximos gráficos se sobrepões à este
plot([0 0], [-1 1], 'k-') % plota eixo imaginário Y
ylabel('Imag\{s\}');
for i=1:u   % acessa cada ganho do vetor K
    plot(real(polo(i)), imag(polo(i)), 'r+', 'MarkerSize', 18, 'LineWidth', 2);   % plota o i-ésimo polo
    string = num2str(K(i),'%g');
    texto = ['K=' string];
    recuo = (length(texto)/2)*0.075;
    text(real(polo(i))-recuo, imag(polo(i))+i*0.05, texto);  % acrescenta texto
    pause(3) % pausa de 3 segundos entre cada ponto
end
grid
axis([-6 1 -1 1]) % limita região mostrada

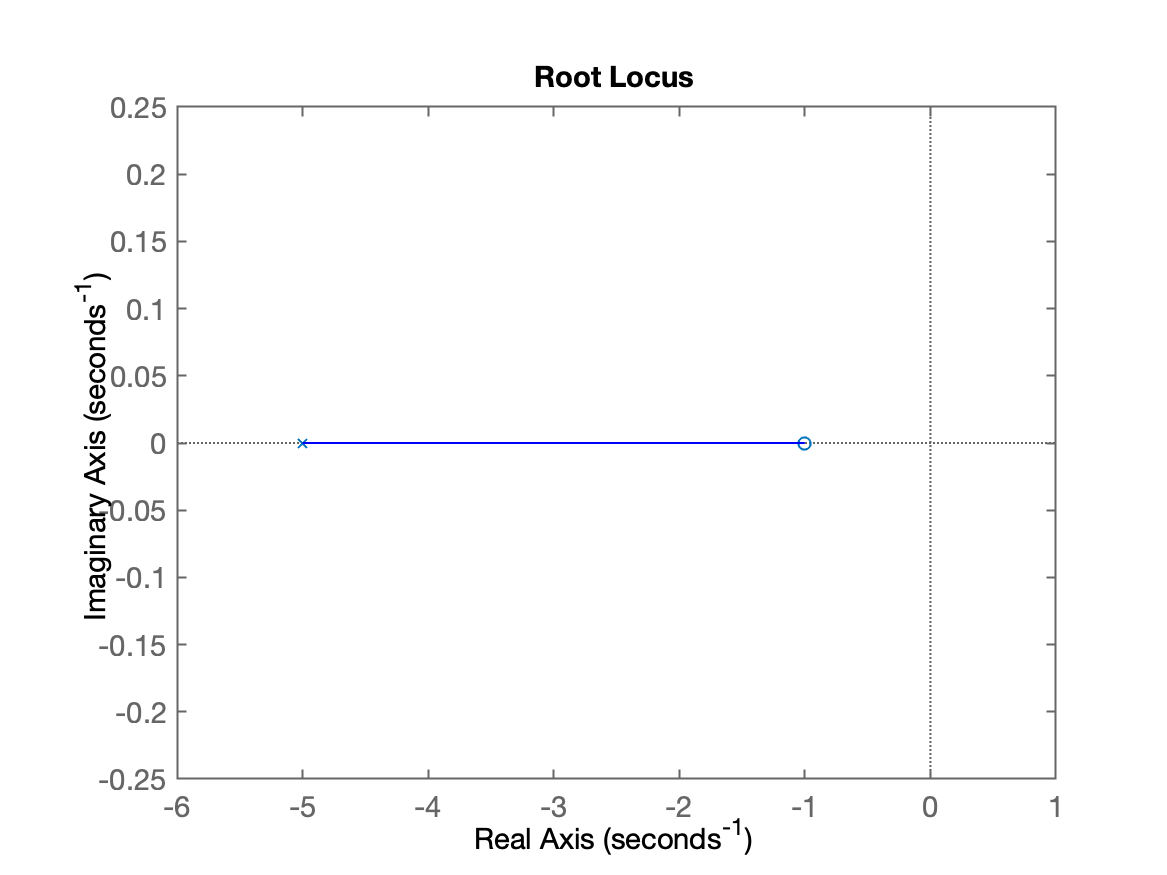

Em seguida, use o comando locus() do Matlab para obter o gráfico do RL para este sistema. Deve resultar algo do tipo:

1) RL de sistema de 2a-ordem

Suponha agora que se deseja o RL para o sistema abaixo:

$G(s)=\dfrac{4}{(s+1)(s+4)}$

A idéia é gerar uma tabela relacionando ganho (variando) com pólos de MF associados com cada valor de ganho. e depois um gráfico do RL que mostre como a posição dos pólos de MF variam conforme o ganho $K$ varia. Deve ser obtido algo semelhante à:

Obs.: A tabela acima foi gerada para a planta: $G(s)=\dfrac{1}{s(s+10)}$, usando a rotina indicada abaixo rlsimples3.m.

Este caso termina sendo um pouco mais complexo que o caso anterior, porque dependendo do valor do ganho $K$, haverá pólos de MF que são números complexos. Por este motivo, segue o script rlsimples3.m capaz de gerar uma tabela como a mostrada anteriormente.

Obs.: Adapte a rotina para o seu caso. Isto significa que você deve determinar os termos do polinômio da equação característica antes de executar esta rotina e então modificar a linha com a declaração: EC = [1 10 K(index)]; para o seu caso.

xxxxxxxxxx
% rlsimples3.m
% calcula pólos de MF para sistema de 2a-ordem apenas pólos
% Fernando Passold
% Nesta caso para a planta:
% G(s) = 1/(s(s+10))
​
close all; clear all;
G=tf(1,poly([0 -10]));
disp('Planta:')
zpk(G)  % mostra tf da planta em formato mais amigável
fprintf('\n')
K=logspace(-1, 3, 20);
u=length(K);
% Gera texto/tabela no formato markdown
fprintf('| K | Polo 1 | Polo 2 |\n');
fprintf('| :--- | ---: | ---: |\n');
figure;
for index=1:u
    fprintf('| %g | ', K(index));
    EC = [1 10 K(index)]; % monta EC(s) (e mostra polin?mio)
    polo = roots(EC);
    fprintf('%g ', real(polo(1)));
    aux=num2str(K(index));
    if ~(isreal(polo(1))) % caso de pólos complexos
        plot(real(polo),imag(polo),'bx','LineWidth',2,'MarkerSize',12)
        text(real(polo)+.2,imag(polo),aux);
        aux=abs(imag(polo(1)));
        fprintf('+ j%g ', aux);
    else
        plot(real(polo),[0 0],'bx','LineWidth',2,'MarkerSize',12)
        text(real(polo)+.2,[0.2 0.2],aux);
    end
    fprintf(' | %g ', real(polo(2)));
    if ~(isreal(polo(1)))
        fprintf('- j%g ', aux);
    end
    if index==1
        hold on
    end
    fprintf(' |\n');
end
title('Plano-s');
xlabel('Real (\sigma)');
ylabel('Imag (j\omega)')
​
% compare com RL gerado pelo Matlab
figure; rlocus(G)

3) RLs Diversos vs Ku

Use o Matlab (ou Octave) para: 1) obter o RL para os diferentes sistemas listados à seguir:

a) $G_1(s) = \dfrac{8}{(s+2)(s+4)}$ (sistema de 2a-ordem, só pólos, ganho DC unitário)

b) $G_2(s) = \dfrac{40}{(s+2)(s+4)(s+10)}$ (sistema de 3a-ordem, só pólos)

c) $G_3(s) = \dfrac{80}{(s+2)(s+4)(s+10)}$ (sistema similar ao anterior, mas com ganho DC unitário)

d) $G_4(s) = \dfrac{16(s+10)}{(s+2)(s+4)(s+20)}$ (sistema de 3a-ordem com 1 zero)

e) $G_5(s) = \dfrac{-54(s-2)}{(s+2)(s+6)(s+9)}$ (sistema de 3a-ordem com 1 zero no semi-plano direito do plano-s $\Rightarrow$ sistema de fase mínima)

f) $G_6(s) = \dfrac{81}{(s+1)(s+3)(s+6)(s+9)}$ (sistema de 4a-ordem, só pólos)

g) $G_7(s) = \dfrac{800}{(s^2 + 14s + 100)(s^2 + 3.2s + 4)(s + 20)}$ (modelo de 5a-ordem, simplificado, para controle de altitude de um drone)

Também: 2) Informar o máximo ganho proporcional, ou Ultimate Gain, $K_u$ que pode ser aplicado à cada um dos sistemas; mostre no RL (com auxílio do "data tip") o ponto onde ocorre o ganho máximo; e 3) mostre uma simulação mostrando o resultado em malha-fechada, quando se aplica uma entrada degrau, usando este valor de ganho. Eventualmente o sistema permite $K_u=\infty$, explique estes casos.

Observações:

1. Não esquecer de fechar a malha com o ganho desejado usando comando feedback() antes de usar comando step().

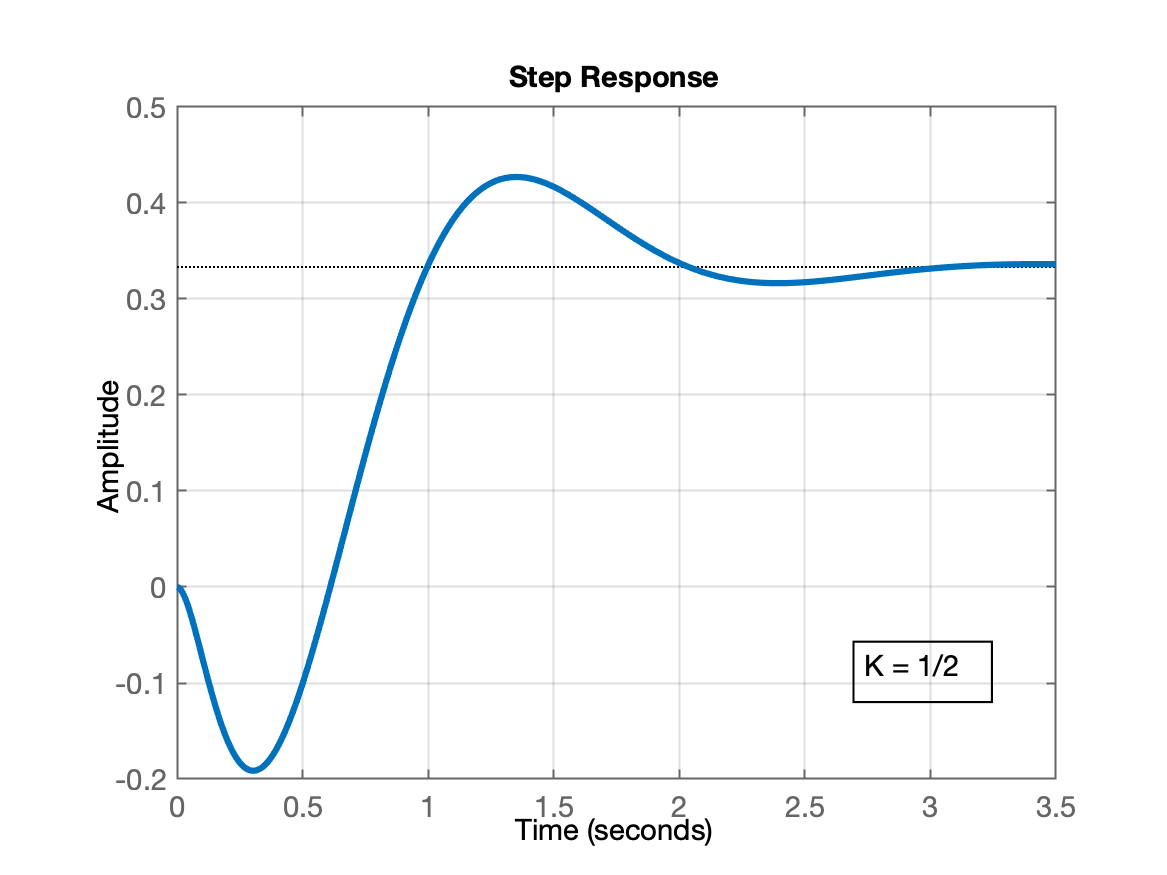

2. O sistema (e), com função transferência: $G_5(s) = \dfrac{-54(s-2)}{(s+2)(s+6)(s+9)}$, é do tipo de "sistema de fase mínima", isto é, sua resposta antes de alcançar um valor positivo para uma referência positiva, responde inicialmente com valores negativos. Se você tentar fechar a malha deste sistema com $K=0,5$ vai resultar na resposta como a mostrada na proxima figura:

3. Eventualmente para ingressar os dados do denominador da última função transferência você pode usar a funçao conv() do Matlab:

   xxxxxxxxxx
   >> den=conv([1 14 100],[1 3.2 4])
   den =
               1         17.2        148.8          376          400
   >> den=conv(den,[1 20])
   den =
               1         37.2        492.8         3352         7920         8000
   >> G7=tf(800,den);
   >> zpk(G7)
   ​
   ans =

                        800
     -----------------------------------------
     (s+20) (s^2 + 3.2s + 4) (s^2 + 14s + 100)

   Continuous-time zero/pole/gain model.


   Ou pode-se imaginar blocos sendo "cascateados" e realizar uma simples multiplicação entre as funções transferência:

   xxxxxxxxxx
   >> bloco1=tf(1,[1 14 100]);
   >> zpk(bloco1)

             1
     -----------------
     (s^2 + 14s + 100)

   Continuous-time zero/pole/gain model.
   ​
   >> bloco2=tf(1,[1 3.2 4]);
   >> zpk(bloco2)

            1
     ----------------
     (s^2 + 3.2s + 4)

   Continuous-time zero/pole/gain model.
   ​
   >> bloco3=tf(1,[1 20])

       1
     ------
     s + 20

   Continuous-time transfer function.
   ​
   >> G7=800*bloco1*bloco2*bloco3;
   >> zpk(G7)

                        800
     -----------------------------------------
     (s+20) (s^2 + 3.2s + 4) (s^2 + 14s + 100)

   Continuous-time zero/pole/gain model.


   E na realidade:

   • O bloco1 corresponde à dinâmica de rotação (pitch/roll) do drone (sistema de 2a-ordem, com frequência natural de oscilação, $\omega_{rot}=10$ rad/s e fator amortecimento, $\zeta_{rot}=0,7$; dinâmica mais rápida);
   • O bloco2 corresponde à dinâmica de translação vertical do drone (também um sistema de 2a-ordem com sua frequência natural de oscilação, $\omega_{alt}=2$ rad/s e fator amortecimento, $\zeta_{alt}=0,8$; dinâmica mais lenta);
   • O bloco3 corresponde ao atraso do filtro do sensor de altitude (sistema de 1a-ordem, com $\omega_{filtro}=20$ rad/s).]

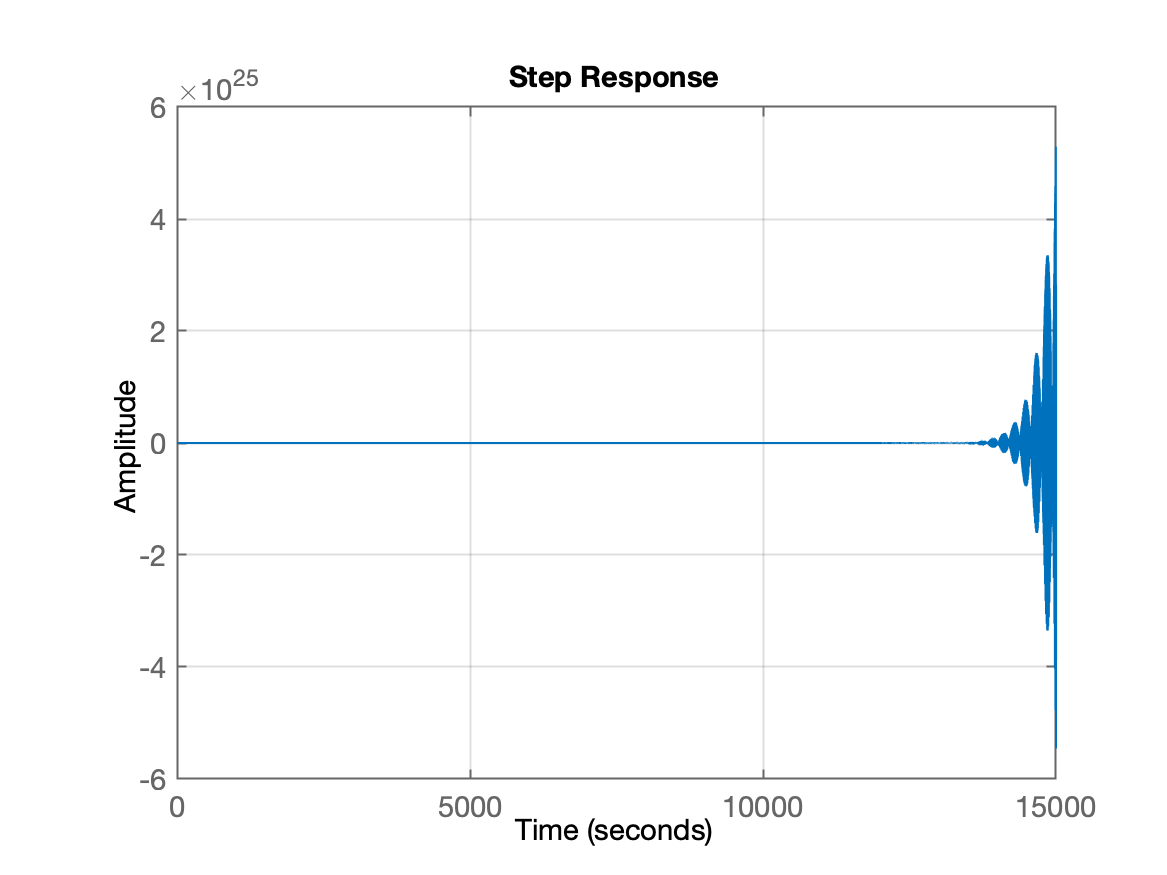

4. Se sugere o uso do comando axis([xmim xmax ymin ymax]) ou xlim([xmim xmax]), para enquadrar melhor os gráficos, principalmente no caso das respostas ao degrau. No caso do último exemplo, veja a diferença obtida:

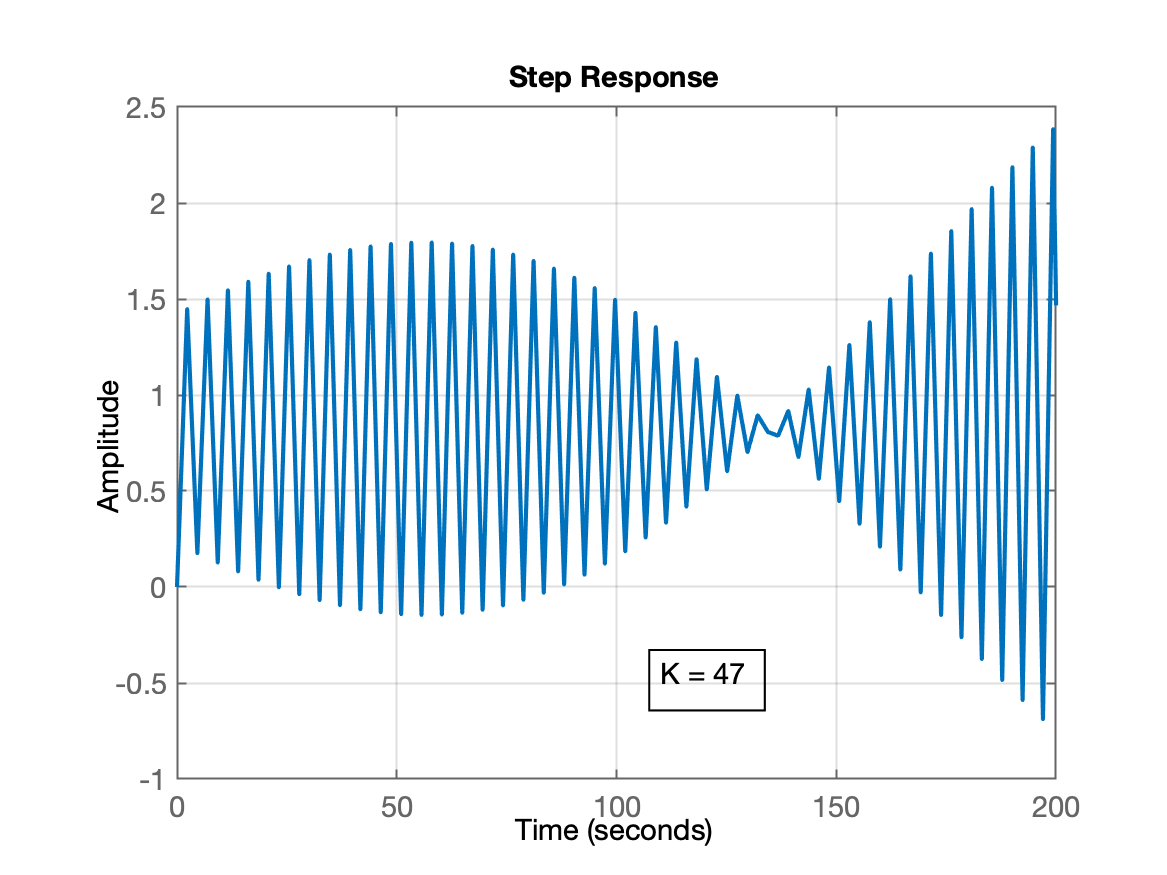

   step(ftmf_G7)	step(ftmf_G7); xlim([0 200])

Observação Final

Favor exportar figuras aumentando resolução para 150 dpi, usando tamanho mínimo de fontes = 14 (para as figuras) -- ver: recomendações para salvar gráficos.

Fernando Passold, em 23/05/2025.
